Рольставни PREMIUM DoorHan

Рольставни Premium представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

Преимущества
Каталоги
Фото
Заказать

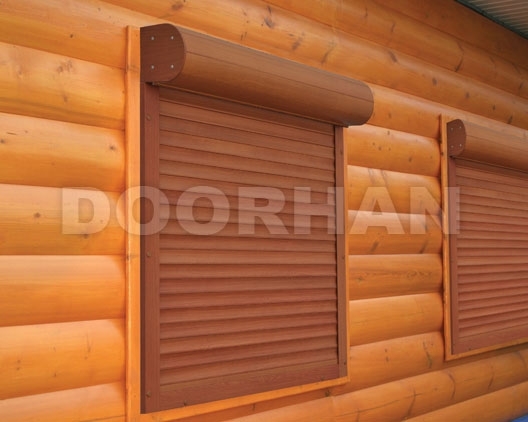

Дизайн

Для изготовления рольставней Premium компания DoorHan предлагает сплошные экструдированные профили, которые окрашиваются в деревоимитирующие цвета – «Темный орех» и «Золотой дуб».

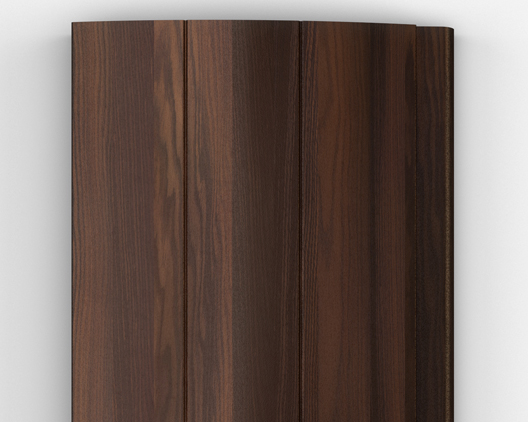

Темный орех

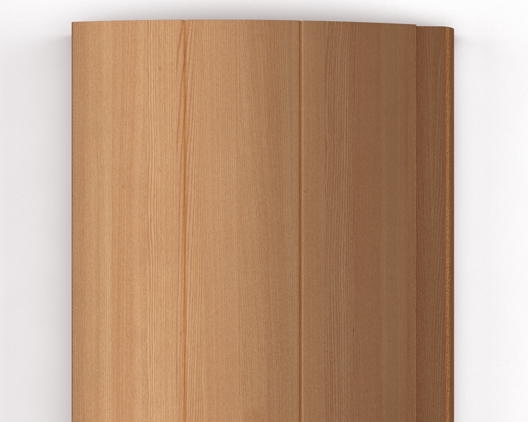

Золотой дуб

Комплектация и аксессуары

Базовая комплектация:

полотно рольставней из стальных профилей;
направляющие;

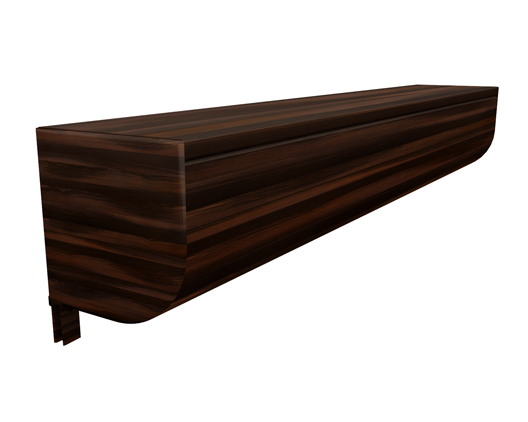

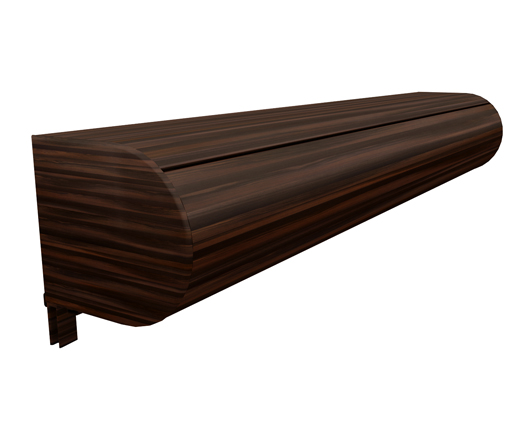

защитный короб;
привод на выбор (ленточный, шнуровой, кордовый (только для рольставен с полотном из профилей RHS52), воротковый (только для рольставен с полотном из профилей RHS52), пружинно-инерционный механизм или электропривод);
элементы управления приводом (на выбор).

Дополнительная комплектация:

блоки группового управления;
блоки дистанционного управления;
пульт ДУ;
замок;
устройство аварийного открывания;
автоматический гребенчатый замок.

Ленточный привод

Простой в использовании ленточный привод устанавливается на роллеты весом полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты.

Шнуровой привод

Шнуровой привод устанавливается на роллеты весом полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика.

Кордовый привод

Кордовый привод поднимает роллеты весом полотна до 40 кг, за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

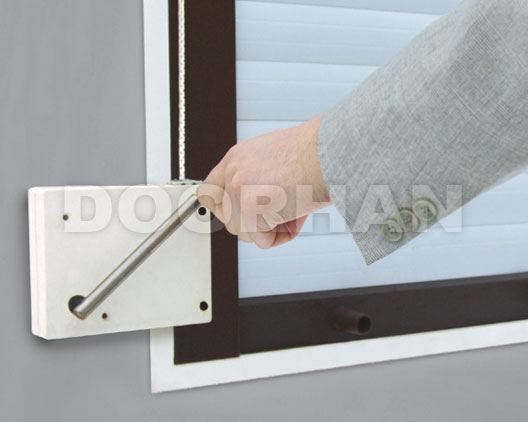

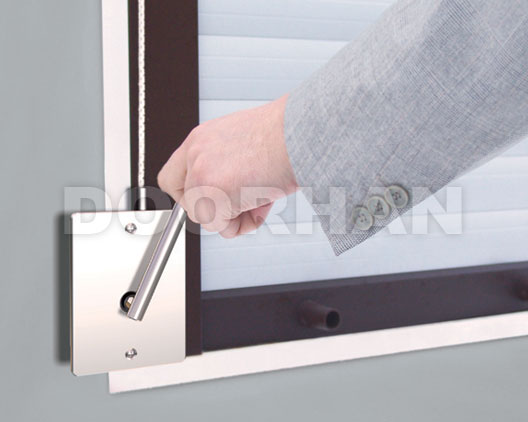

Воротковый привод

Воротковый привод позволяет поднять роллеты весом полотна до 30 кг. При вращении воротка по часовой стрелки полотно поднимается, против часовой стрелки – опускается.

Пружинно-инерционный механизм

Пружинно-инерционный механизм применяется для роллет с весом полотна до 60 кг. Роллеты легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной в валу роллеты.

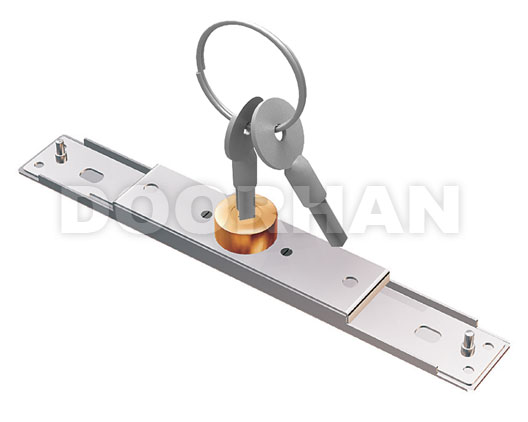

Замок

Замки, предлагаемые компанией DoorHan, надежно фиксируют полотно роллет в закрытом положении, препятствуя его взлому.

Технические характеристики и размеры

Рекомендуемые размеры рольставней:

ширина – от 500 до 2000 мм;
высота – от 1000 до 3000 мм.

Рольставни Premium изготавливаются из усиленных экструдированных профилей RHE45M.

Конструкция

Взломоустойчивые экструдированные профили, из которых собирается полотно роллет, представляют собой цельнотянутые алюминиевые ламели шириной 45 мм, усиленный внутренним ребром жесткости.

Управление рольставнями Premium может осуществляться ленточным, шнуровым, кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

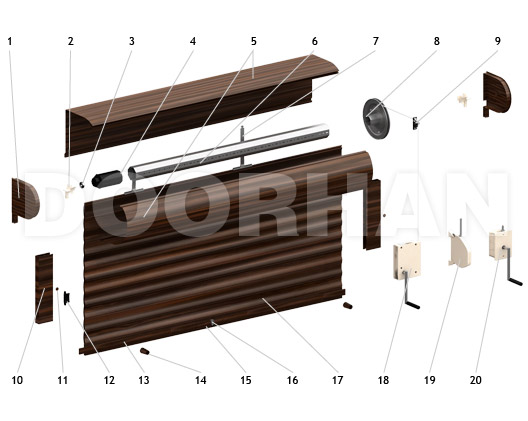

Рольставни с ленточным, шнуровым и кордовым приводами

Элементы управления ручных приводов – лентоукладчик (18), укладчик для шнура (19) и корда (20) закрепляются на стене. Лента, шнур или корд проводятся через направляющий ролик (9) и закрепляются на шкиве (8). Шкив передает тяговое усилие с ленты, шнура или корда на капсулу (4) и вал (6). Вал крутится, и полотно приводится в движение.

1. Крышка боковая

2. Направляющее устройство

2a. Ролик направляющий

3. Подшипник

4. Капсула универсальная (регулируемая)

5. Короб защитный

6. Вал октагональный

7. Пружина тяговая

8. Шкив

9. Направляющая для шнура (ленты)

10. Направляющий профиль

11. Заглушка

12. Замок боковой

13. Полоса запорная

14. Стопор

15. Профиль концевой

16. Замок ригельный

17. Профиль (полотно)

18. Привод ленточный (шнуровой) инерционный

19. Привод шнуровой редукторный

20. Привод кордовый

21. Кольцо дистанционное

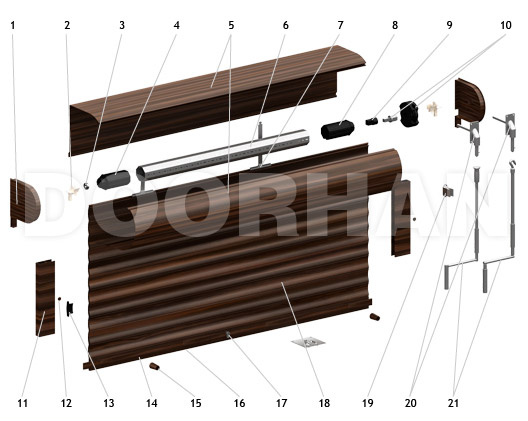

Рольставни с воротковым приводом

Полотно наматывается на вал за счет передачи крутящего момента от воротка (21) кардану (20), редуктуру (10) и далее вставке (9) и капсуле (8), установленным на валу.

1. Крышка боковая

2. Направляющее устройство

2a. Ролик направляющий

3. Подшипник

4. Капсула универсальная (регулируемая)

5. Короб защитный

6. Вал октагональный

7. Замок автоматический

7a. Кольцо ригельное

8. Капсула универсальная

9. Вставка

9a. Капсула

10. Редуктор с адаптером

11. Направляющий профиль

12. Заглушка

13. Замок боковой

14. Полоса запорная

15. Стопор

16. Профиль концевой

17. Замок ригельный

18. Профиль (полотно)

19. Клипса

20. Кардан

21. Вороток

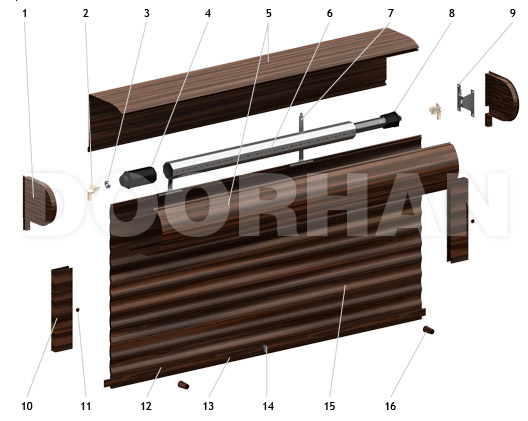

Рольставни с пружинно-инерционным механизмом

Внутри вала установлен пружинно-инерционный механизм (8), который приводит в движение вал и полотно. Пружинно-инерционный механизм настраивается при монтаже, что позволяет, приложив небольшое усилие вверх или вниз, поднять или опустить полотно роллеты.

1. Крышка боковая

2. Направляющее устройство

2a. Ролик направляющий

3. Подшипник

4. Капсула универсальная (регулируемая)

5. Короб защитный

6. Вал октагональный

7. Пружина тяговая

8. Пружинно-инерционный механизм

9. Пластина крепления

10. Направляющий профиль

11. Заглушка

12. Замок боковой

13. Полоса запорная

14. Профиль концевой

15. Замок ригельный

16. Профиль (полотно)

17. Стопор

18. Кольцо дистанционное

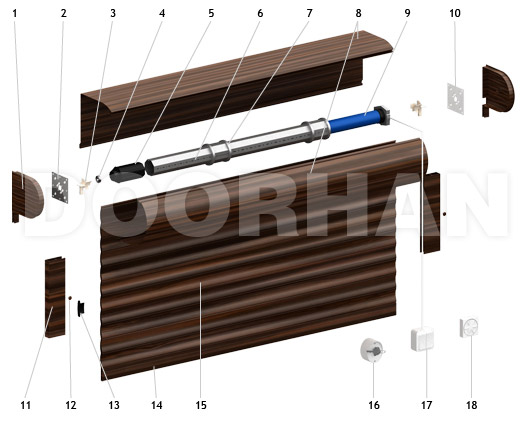

Рольставни с электроприводом

Полотно роллеты приводится в движение электроприводом (10) при помощи выключателя клавишного (18), поворотного (19), с ключом (17) или пульта дистанционного управления.
