Рольставни из стальных профилей DoorHan

Рольставни представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

  • Преимущества
  • Каталоги
  • Фото
  • Заказать

Рольставни из стальных профилей предназначены для установки в оконные проемы небольшого размера (шириной до 4000 мм и высотой до 3000 мм). Стальные профили обладают высокой прочностью, благодаря чему предотвращают несанкционированное проникновение в дом. Помимо широкого применения в загородных домах, они являются современным решением для оконных проемов квартир. Рольставни из стальных профилей шириной 22 мм оснащаются малогабаритным коробом прямоугольной формы, благодаря чему, достигается минимальное перекрытие светового проема окна. Рольставни из стальных профилей шириной 52 мм оснащаются усиленными направляющими, что повышает их взломоустойчивость. Могут управляться как ручным приводом, так и автоматически с помощью электропривода.

Дизайн

Рольставни из стальных сплошных профилей RHS22 могут быть окрашены в 2 стандартных цвета согласно международной RAL-карте. Конструкция рольставней может состоять из комплектующих одинакового или разного цвета. Возможность комбинировать цвета позволяет выполнить рольставни в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания. Профили RHS52 оцинкованы, не окрашиваются.

Стальной профиль оцинкованный

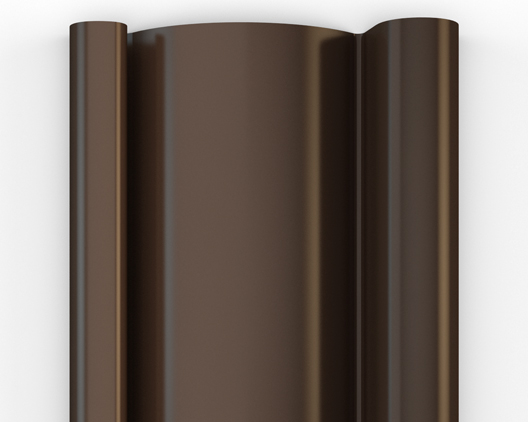

Стальной профиль коричневый (RAL 8014)

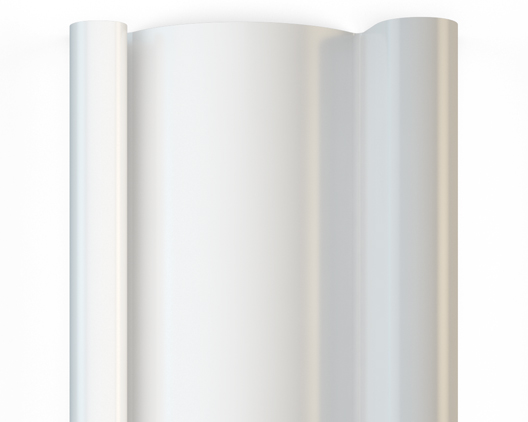

Стальной профиль белый (RAL 9003)

Комплектация и аксессуары

Базовая комплектация:

  • полотно рольставней из стальных профилей;
  • направляющие;
  • защитный короб;
  • привод на выбор (ленточный, шнуровой, кордовый (только для рольставен с полотном из профилей RHS52), воротковый (только для рольставен с полотном из профилей RHS52), пружинно-инерционный механизм или электропривод);
  • элементы управления приводом (на выбор).

Дополнительная комплектация:

  • блоки группового управления;
  • блоки дистанционного управления;
  • пульт ДУ;
  • замок;
  • устройство аварийного открывания.

Ленточный привод

Простой в использовании ленточный привод устанавливается на роллеты весом полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты.

Шнуровой привод

Шнуровой привод устанавливается на роллеты весом полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика.

Кордовый привод

Кордовый привод поднимает роллеты весом полотна до 40 кг, за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Воротковый привод

Воротковый привод позволяет поднять роллеты весом полотна до 30 кг. При вращении воротка по часовой стрелки полотно поднимается, против часовой стрелки – опускается.

Пружинно-инерционный механизм

Пружинно-инерционный механизм применяется для роллет с весом полотна до 60 кг. Роллеты легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной в валу роллеты.

Замок

Замки, предлагаемые компанией DoorHan, надежно фиксируют полотно роллет в закрытом положении, препятствуя его взлому.



Технические характеристики и размеры

Рекомендуемые размеры рольставней:

  • ширина – от 500 до 4000 мм;
  • высота – от 500 до 3000 мм.

Конструкция

Рольставни представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

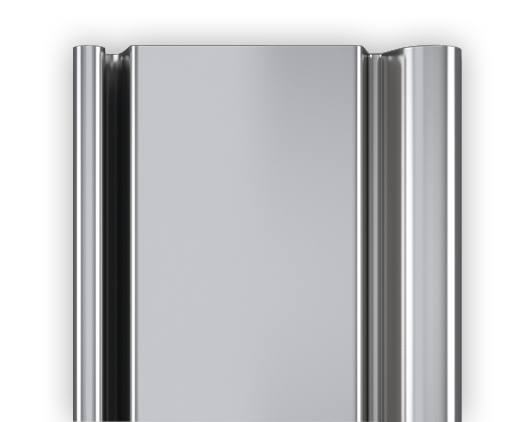

Стальные профили, из которых собирается полотно роллет, изготавливаются шириной 22 или 52 мм.

Управление рольставнями может осуществляться ручным (шнуровым или ленточным) и электромеханическим приводами, а также пружинно-инерционным механизмом.

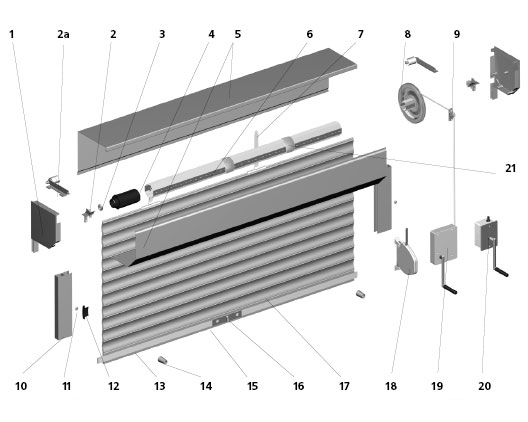

Рольставни с ленточным, шнуровым и кордовым приводами

Элементы управления ручных приводов – лентоукладчик (18), укладчик для шнура (19) и корда (20) закрепляются на стене. Лента, шнур или корд проводятся через направляющий ролик (9) и закрепляются на шкиве (8). Шкив передает тяговое усилие с ленты, шнура или корда на капсулу (4) и вал (6). Вал крутится, и полотно приводится в движение.


1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Пружина тяговая
8. Шкив
9. Направляющая для шнура (ленты)
10. Направляющий профиль
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Стопор
15. Профиль концевой
16. Замок ригельный
17. Профиль (полотно)
18. Привод ленточный (шнуровой) инерционный
19. Привод шнуровой редукторный
20. Привод кордовый
21. Кольцо дистанционное

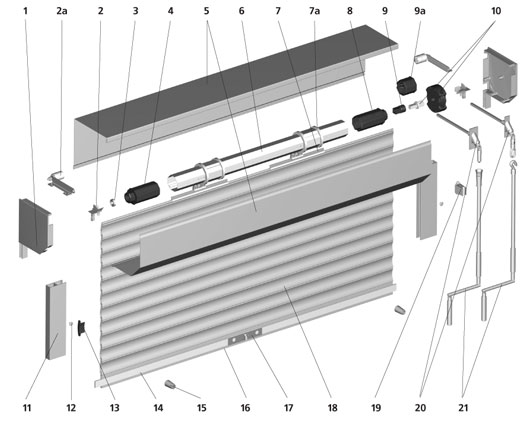

Рольставни с воротковым приводом

Полотно наматывается на вал за счет передачи крутящего момента от воротка (21) кардану (20), редуктору (10) и далее вставке (9) и капсуле (8), установленным на валу.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Замок автоматический
7a. Кольцо ригельное
8. Капсула универсальная
9. Вставка
9a. Капсула
10. Редуктор с адаптером
11. Направляющий профиль
12. Заглушка
13. Замок боковой
14. Полоса запорная
15. Стопор
16. Профиль концевой
17. Замок ригельный
18. Профиль (полотно)
19. Клипса
20. Кардан
21. Вороток

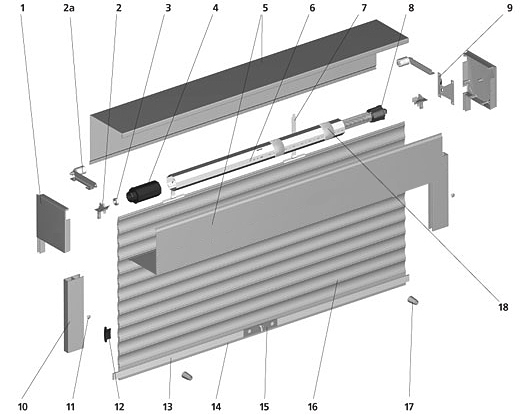

Рольставни с пружинно-инерционным механизмом

Внутри вала установлен пружинно-инерционный механизм (8), который приводит в движение вал и полотно. Пружинно-инерционный механизм настраивается при монтаже, что позволяет, приложив небольшое усилие вверх или вниз, поднять или опустить полотно роллеты.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Пружина тяговая
8. Пружинно-инерционный механизм
9. Пластина крепления
10. Направляющий профиль
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Профиль концевой
15. Замок ригельный
16. Профиль (полотно)
17. Стопор
18. Кольцо дистанционное

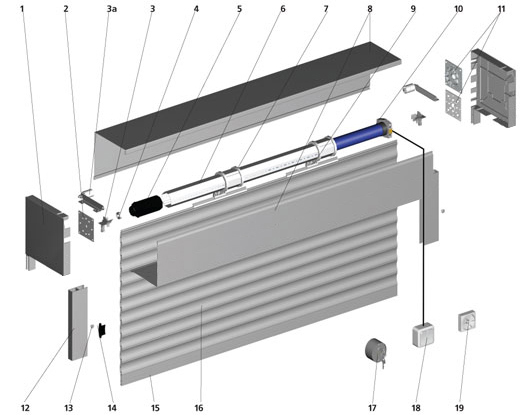

Рольставни с электроприводом

Полотно роллеты приводится в движение электроприводом (10) при помощи выключателя клавишного (18), поворотного (19), с ключом (17) или пульта дистанционного управления.

1. Крышка боковая
2. Суппорт подшипника
3. Направляющее устройство
3a. Ролик направляющий
4. Подшипник
5. Капсула универсальная
6. Вал октагональный
7. Кольцо ригельное
8. Короб защитный
9. Замок автоматический
10. Электропривод внутривальный
11. Крепление универсальное
12. Направляющий профиль
13. Заглушка
14. Замок боковой
15. Профиль концевой
16. Профиль (полотно)
17. Выключатель с ключом
18. Выключатель клавишный
19. Выключатель поворотный

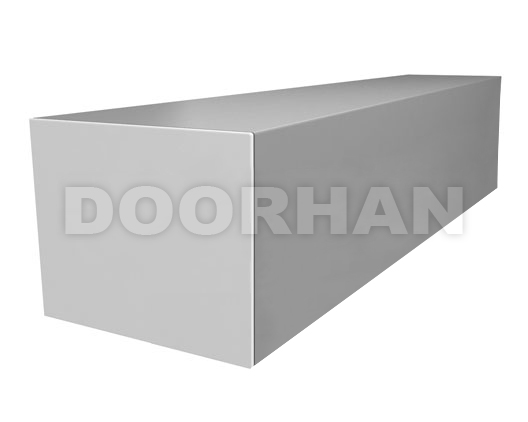

Защитный короб квадратной формы

*
*
*
*
*
