Рольставни из пенанаполненных профилей DoorHan

Рольставни представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

Преимущества
Каталоги
Фото
Заказать

Рольставни из пенонаполненных профилей предназначены для установки на оконные проемы среднего размера (шириной до 5000 мм и высотой до 4000 мм). Их полотно собирается из алюминиевых профилей с мягким или твердым пенным наполнителем. Короб рольставней из пенонаполненных профилей изготавливается прямоугольной формы. Небольшой вес таких рольставней позволяет использовать их с ручными приводами.

Рольставни из пенонаполненных профилей окрашиваются в стандартные цвета согласно международной RAL-карте.

Дизайн

Рольставни из пенонаполненных профилей окрашиваются в стандартные цвета согласно международной RAL-карте. Их конструкция может состоять из комплектующих одинакового или разного цвета. Возможность комбинировать цвета позволяет выполнить рольставни в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания.

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, отображаемые цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

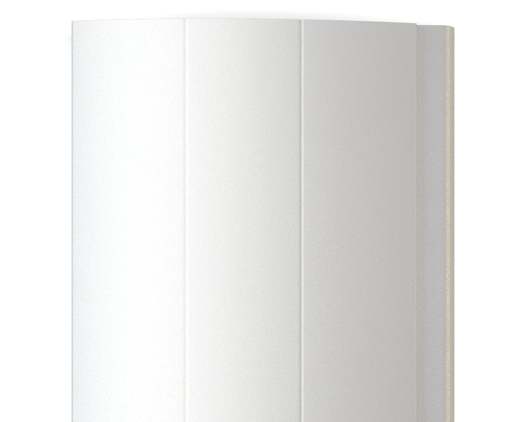

Пенозаполненный профиль белый (RAL 9003)

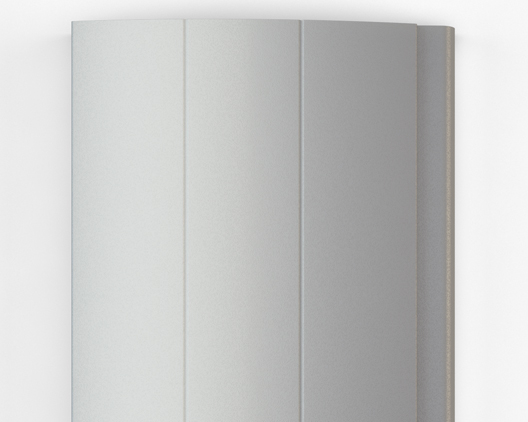

Пенозаполненный профиль серый (RAL 7038)

Пенозаполненный профиль серебристый (RAL 9006)

Пенозаполненный профиль бежевый (RAL 1015)

Пенозаполненный профиль коричневый (RAL 8014)

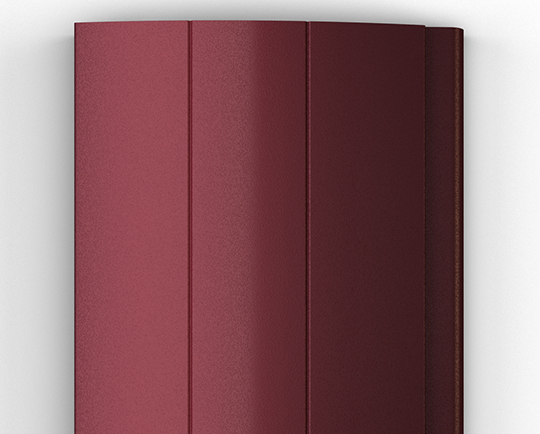

Пенозаполненный профиль бордовый (RAL 3005)

Пенозаполненный профиль зеленый (RAL 6005)

Пенозаполненный профиль синий (RAL 5005)

Комплектация и аксессуары

Базовая комплектация:

полотно рольставней из стальных профилей;
направляющие;
защитный короб;
привод на выбор (ленточный, шнуровой, кордовый (только для рольставен с полотном из профилей RHS52), воротковый (только для рольставен с полотном из профилей RHS52), пружинно-инерционный механизм или электропривод);
элементы управления приводом (на выбор).

Дополнительная комплектация:

блоки группового управления;
блоки дистанционного управления;
пульт ДУ;
замок;
устройство аварийного открывания.

Ленточный привод

Простой в использовании ленточный привод устанавливается на роллеты весом полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты.

Шнуровой привод

Шнуровой привод устанавливается на роллеты весом полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика.

Кордовый привод

Кордовый привод поднимает роллеты весом полотна до 40 кг, за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.

Воротковый привод

Воротковый привод позволяет поднять роллеты весом полотна до 30 кг. При вращении воротка по часовой стрелки полотно поднимается, против часовой стрелки – опускается.

Пружинно-инерционный механизм

Пружинно-инерционный механизм применяется для роллет с весом полотна до 60 кг. Роллеты легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной в валу роллеты.

Замок

Замки, предлагаемые компанией DoorHan, надежно фиксируют полотно роллет в закрытом положении, препятствуя его взлому.

Технические характеристики и размеры

Рекомендуемые размеры рольставней:

ширина – от 500 до 5000 мм;
высота – от 500 до 4000 мм.

Типы профилей:

c мягким пенным наполнителем неперфорированный RH58M;
c мягким пенным наполнителем неперфорированный RH45M;
c мягким пенным наполнителем неперфорированный RH77;
c мягким пенным наполнителем неперфорированный RH58;
c мягким пенным наполнителем неперфорированный RH45;
c мягким пенным наполнителем неперфорированный RH39;
с твердым пенным наполнителем неперфорированный RHТ77;
с твердым пенным наполнителем неперфорированный RHТ58;
с твердым пенным наполнителем неперфорированный RHТ45.

Конструкция

Пенонаполненные профили, из которых собирается полотно роллет, изготавливаются шириной 39, 45, 58 и 77 мм. Они состоят из алюминиевой ленты и наполнителя – пенополиуретана. Для обеспечения светопропускания при закрытых роллетах, профили могут быть выполнены с перфорацией на месте перехода кроющей части профиля в замковую.

Управление рольставнями может осуществляться ленточным, шнуровым, кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

Рольставни с ленточным, шнуровым и кордовым приводами

Элементы управления ручных приводов – лентоукладчик (18), укладчик для шнура (19) и корда (20) закрепляются на стене. Лента, шнур или корд проводятся через направляющий ролик (9) и закрепляются на шкиве (8). Шкив передает тяговое усилие с ленты, шнура или корда на капсулу (4) и вал (6). Вал крутится, и полотно приводится в движение.

1. Крышка боковая

2. Направляющее устройство

2a. Ролик направляющий

3. Подшипник

4. Капсула универсальная (регулируемая)

5. Короб защитный

6. Вал октагональный

7. Пружина тяговая

8. Шкив

9. Направляющая для шнура (ленты)

10. Направляющий профиль

11. Заглушка

12. Замок боковой

13. Полоса запорная

14. Стопор

15. Профиль концевой

16. Замок ригельный

17. Профиль (полотно)

18. Привод ленточный (шнуровой) инерционный

19. Привод шнуровой редукторный

20. Привод кордовый

21. Кольцо дистанционное

Рольставни с воротковым приводом

Полотно наматывается на вал за счет передачи крутящего момента от воротка (21) кардану (20), редуктору (10) и далее вставке (9) и капсуле (8), установленным на валу.

1. Крышка боковая

2. Направляющее устройство

2a. Ролик направляющий

3. Подшипник

4. Капсула универсальная (регулируемая)

5. Короб защитный

6. Вал октагональный

7. Замок автоматический

7a. Кольцо ригельное

8. Капсула универсальная

9. Вставка

9a. Капсула

10. Редуктор с адаптером

11. Направляющий профиль

12. Заглушка

13. Замок боковой

14. Полоса запорная

15. Стопор

16. Профиль концевой

17. Замок ригельный

18. Профиль (полотно)

19. Клипса

20. Кардан

21. Вороток

Рольставни с пружинно-инерционным механизмом

Внутри вала установлен пружинно-инерционный механизм (8), который приводит в движение вал и полотно. Пружинно-инерционный механизм настраивается при монтаже, что позволяет, приложив небольшое усилие вверх или вниз, поднять или опустить полотно роллеты.

1. Крышка боковая

2. Направляющее устройство

2a. Ролик направляющий

3. Подшипник

4. Капсула универсальная (регулируемая)

5. Короб защитный

6. Вал октагональный

7. Пружина тяговая

8. Пружинно-инерционный механизм

9. Пластина крепления

10. Направляющий профиль

11. Заглушка

12. Замок боковой

13. Полоса запорная

14. Профиль концевой

15. Замок ригельный

16. Профиль (полотно)

17. Стопор

18. Кольцо дистанционное

Рольставни с электроприводом

Полотно роллеты приводится в движение электроприводом (10) при помощи выключателя клавишного (18), поворотного (19), с ключом (17) или пульта дистанционного управления.
