Скоростные ворота Hormann

Постоянные усовершенствования и улучшения, осуществляемые нашими высококвалифицированными техниками, а также знание требований рынка до мельчайших деталей позволяют выпускать рентабельные скоростные ворота, соответствующие самым современным требованиям.

Преимущества
Каталоги
Фото
Заказать

Качество марки Hörmann

Инновационность и надежность


Прогресс в технологии Постоянные усовершенствования и улучшения, осуществляемые нашими высококвалифицированными техниками, а также знание требований рынка до мельчайших деталей позволяют выпускать рентабельные скоростные ворота, соответствующие самым современным требованиям. Наилучшим примером являются новые спиральные ворота HS 7030 PU.	Высокоточное производство Инновационные, точно согласованные друг с другом технологические процессы являются гарантией постоянно растущего качества продукции. Иллюстрацией к данному тезису может служить новый сварочный аппарат горячего воздуха, который обеспечивает точную автоматическую сварку завесы ворот.

Компетентное консультирование Компетентные и опытные менеджеры фирм-дистрибьюторов Hörmann обеспечат Вас полной информацией и окажут поддержку от планирования объекта и технического согласования деталей до сдачи-приемки объекта. Всю техническую документацию Вы можете получить не только в печатном виде, но также – всегда в актуализированном виде – в Интернете, по адресу www.hoermann.com	Быстрый сервис Благодаря нашей широко разветвленной сервисной сети мы всегда рядом с Вами. Вы оцените это преимущество во время проверки, технического обслуживания и ремонта.

Скоростные ворота от компании «PDV»

Скоростные ворота очень востребованы на многих предприятиях, их применение наиболее целесообразно в тех местах, где интенсивность работы ворот высока и необходима высокая скорость их открывания и закрывания. Само собой разумеется, что такие ворота должны быть надежными и выдерживать значительное количество циклов работы.

Скоростные ворота Хёрманн, которые предлагает к реализации компания «PDV», устойчивы к механическим повреждениям, они безопасны, ремонтабельны, легко монтируются на проемах любых сооружений.

Такие скоростные ворота являются эффективным решением для:

цехов промышленных предприятий и транспортных организаций с интенсивным трафиком;

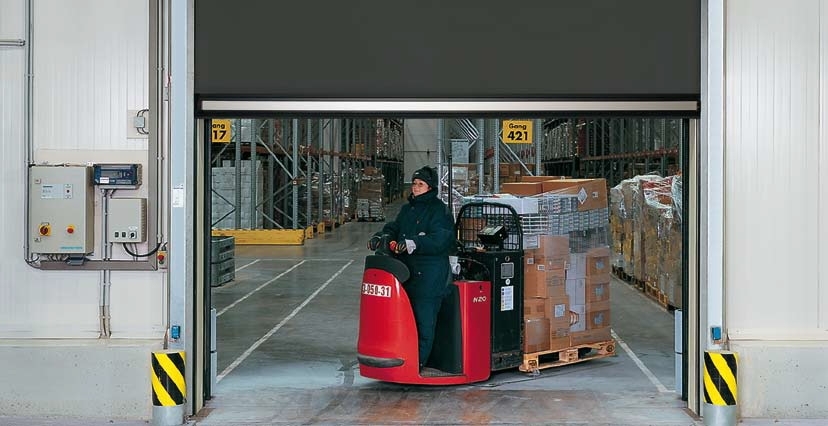

складских ангаров и терминалов;

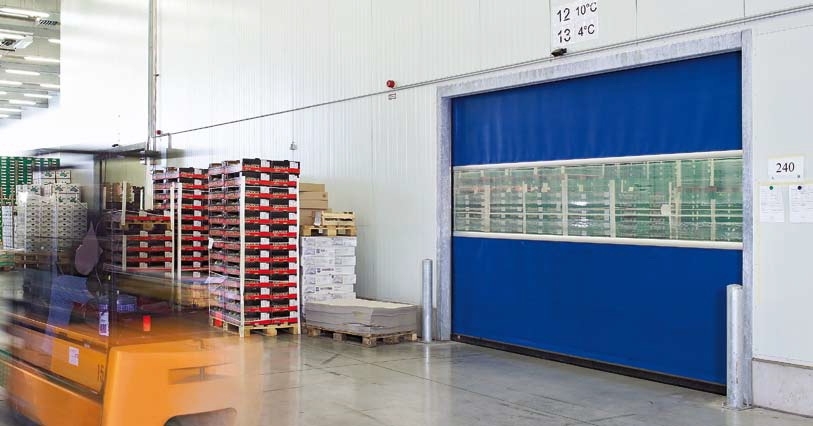

морозильных и холодильных установок;
промышленного оборудования;
предприятий, в которых предъявляются повышенные требования к условиям производства и хранения продукции;
решения иных технологических задач.

Такой широкий диапазон применения скоростных ворот обусловлен их отличными технико-технологическими характеристиками и преимуществами:

они являются надежной преградой от проникновения в помещения пыли и сквозняка;
эти ворота безопасны в практической эксплуатации;
скоростные ворота Хёрманн позволяют создавать в помещениях различные функциональные зоны для разделения технологических процессов;
они практически бесшумны в работе;
ворота Хёрманн обеспечивают отличную герметичность и термоизоляцию;
изделия от Хёрманн поддерживают разность давления более 40 Па;
они обладают отличными энергосберегающими свойствами;
скоростные ворота Хёрманн имеют эстетичный вид.

Наша компания предлагает потребителям универсальные скоростные ворота, которые можно применять в различных условиях эксплуатации, они будет одинаково хорошо работать в помещениях, начиная от обычной автомойки и до военного корабля.

Ассортимент предлагаемых компанией скоростных ворот построен таким образом, чтобы максимально полно учесть индивидуальные запросы потребителей.

Скоростные ворота Хёрманн: ассортимент

В ассортименте компании «PDV» на сегодняшний день имеются скоростные ворота различных серий для использования на объектах самого разного назначения. Мы предлагаем:

спиральные ворота HS 7030 PU с изоляционными панелями из полиуретана;
горизонтальные скоростные ворота H 3530.
скоростные ворота V 1401 ATEX для применения во взрывоопасных зонах;

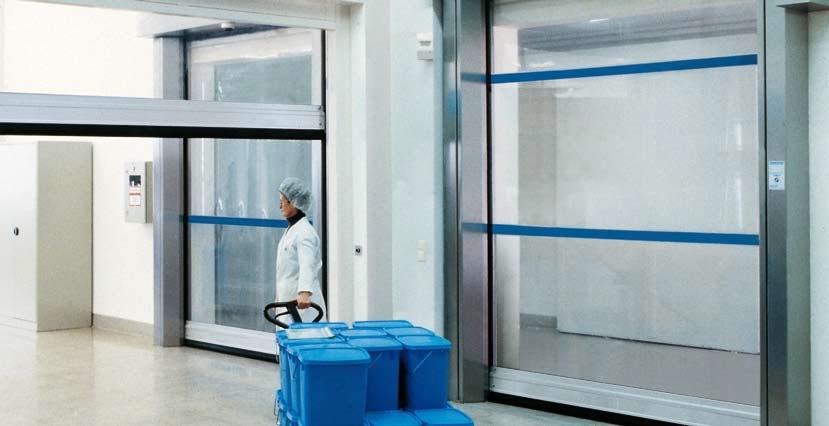

скоростные ворота V 3015 CLEAN для установки в чистых помещениях;
гибкие скоростные ворота V 2715 SEL R с внутривальным приводом;
скоростные ворота V 6030 SEL с системами SoftEdge и Anti-Crash;

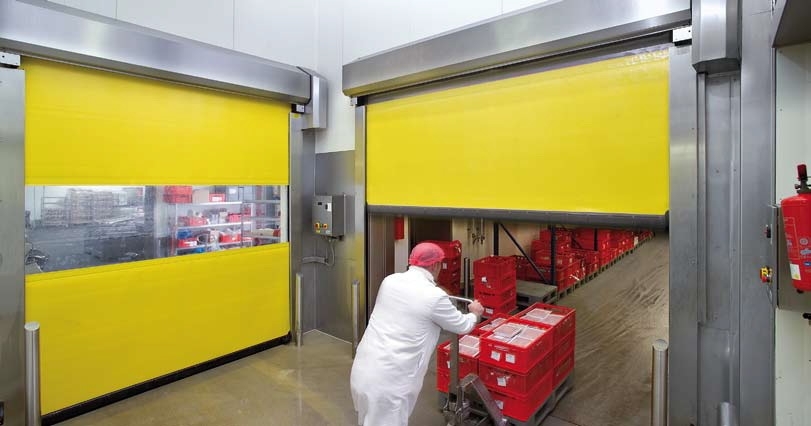

скоростные ворота V 2515 FOOD L для использования в пищевой промышленности;
гибкие скоростные ворота для специальных областей применения V 3015 RW;
скоростные ворота V 5015 SEL с системами SoftEdge и Anti-Crash;
прозрачные скоростные ворота V 6020 TRL;
скоростные ворота V 4015 ISO L для складских помещений и холодильных камер;
скоростные ворота V 5030 SEL с системами SoftEdge и Anti-Crash;
крупногабаритные скоростные ворота V 10008;
скоростные ворота V 2012 для супермаркетов;

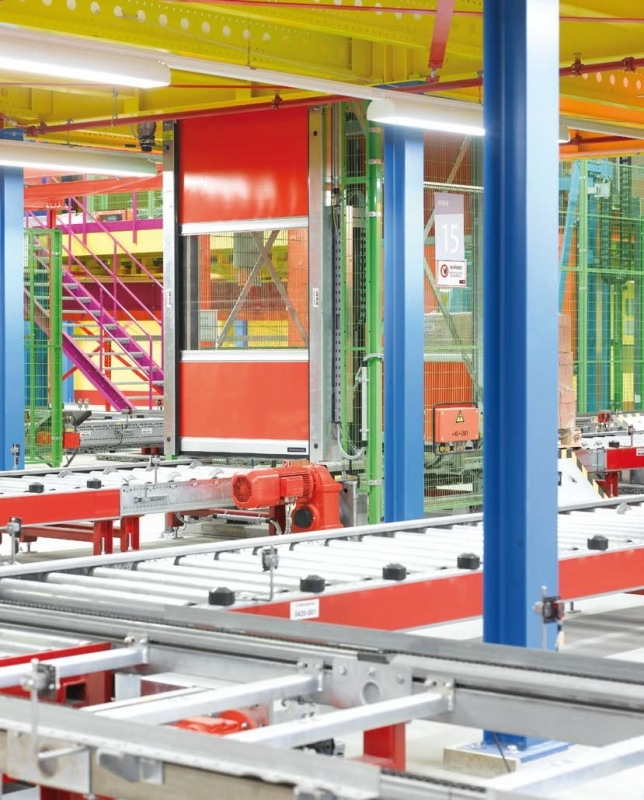

скоростные ворота V 3009 для подъемно-транспортного оборудования.

Более подробно ознакомится с технической документацией этой продукции, а также скачать ее в формате PDF, Вы можете в каталоге, на сайте нашей компании.

Купить скоростные ворота в компании «PDV»

Благодаря развитой сервисной сети, менеджеры компании всегда готовы оказать Вам услуги по консультированию, ремонту, обслуживанию скоростных ворот Хёрманн.

Скоростные ворота Хёрманн от компании «PDV» - это современное и высокотехнологичное решение для Вашего бизнеса!

Каталог

Данные для монтажа

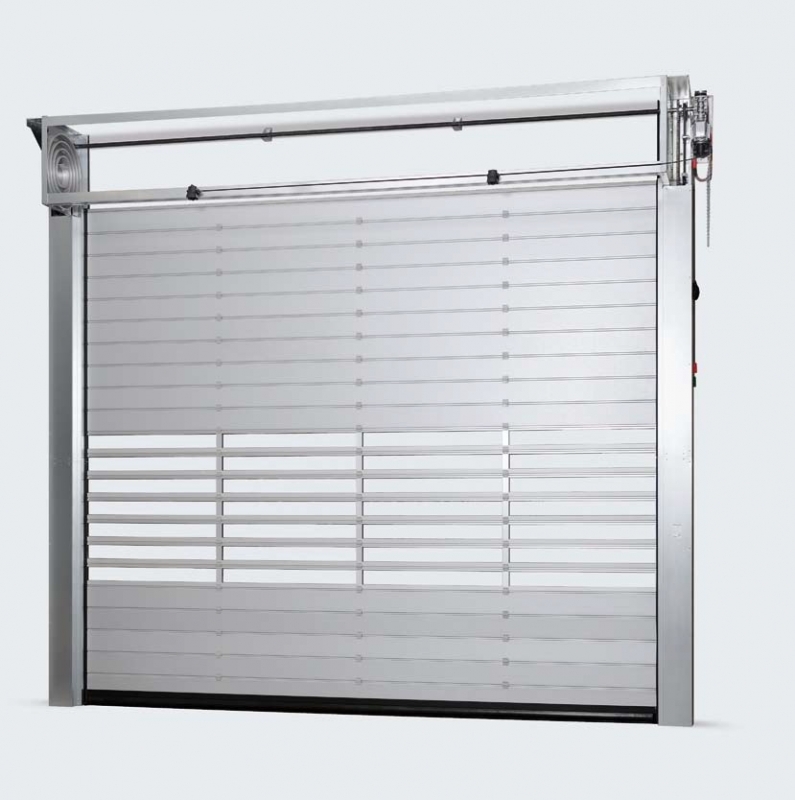

Спиральные ворота

HS 7030 PU

С бесконтактной технологией наматывания

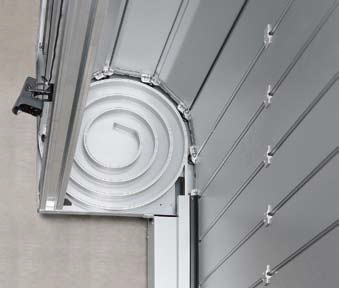

Компактное наматывание ворот по спирали

Секции ворот надежно и бесконтактно заводятся в спиральную консоль. Благодаря мощному 3-фазному блоку управления с преобразователем частоты (FU) и цепному механизму с пружинным компенсатором скорость открывания ворот достигает до 2,5 м/с. Спиральные ворота HS 7030 PU могут также крепиться снаружи (наружный упор).

Наружные ворота / внутренние ворота	HS 7030 PU
Диапазон размеров Ширина (LDB), макс. Высота (LDH), макс.	6500 мм 6000 мм
Скорость Серийный блок управления с преобразователем частоты AS 500 FU E Открывание, макс. Закрывание, макс.	1,5 – 2,5 м/с 0,5 м/с
Аварийное открывание / аварийное закрывание BK 150 FU E USV, 230 В (размер ворот примерно до 9 м²) Цепь ручной аварийной деблокировки с пружинным компенсатором
Полотно ворот Материал Строительная глубина Высота секций Шарнирные соединения при ширине ворот от	Стальные сэндвичные секции с заполнением из пенополиуретана, можно заказать с остеклением DURATEC 42 мм 225 мм ок. 3500 мм
Стойкость к ветровой нагрузке (EN 12424)	Класс 4 макс. 133 км/ч
Звукоизоляция (EN 717-1) (без остекления)	R = 26 дБ
Теплоизоляция (EN 12428) для ворот площадью 25 м²	UD = 1,95 Вт/ (м²·K
Цвет полотна ворот** Возможен выбор из более 200 цветов по карте цветов RAL.
** Исключение составляют перламутровые и люминисцентные цвета, а также цвета «металлик». Не следует окрашивать ворота, расположенные на солнечной стороне, в темные цвета, так как возможное прогибание секций может привести к неисправностям в работе ворот.

Скоростные секционные ворота

Speed
HS 5015 PU N

Со стандартной направляющей

Направляющая для стесненных условий

При наличии малого пространства в зоне перемычки мы рекомендуем направляющую N. Секции перемещаются в горизонтальных направляющих шинах при помощи цепного механизма с пружинным компенсатором. Таким
образом, необходимая высота перемычки составляет всего 480 мм.

Наружные ворота / внутренние ворота	HS 5015 PU N
Диапазон размеров Ширина (LDB), макс. Высота (LDH), макс.	5000 мм 5000 мм
Скорость Серийный блок управления с преобразователем частоты AS 500 FU E Открывание, Закрывание,	макс. 1,5 м/с макс. 0,5 м/с
Аварийное открывание / аварийное закрывание BK 150 FU E USV, 230 В (по запросу – примерно до 9 м² площади ворот) Цепь ручной аварийной деблокировки с пружинным компенсатором
Полотно ворот Материал Строительная глубина Высота секций Шарнирные соединения при ширине ворот от	Стальные сэндвичные секции с заполнением из пенополиуретана, можно заказать с остеклением DURATEC 42 мм 225 мм ок. 3500 мм
Стойкость к ветровой нагрузке (EN 12424)	Класс 4 макс. 133 км/ч
Звукоизоляция (EN 717-1) (без остекления)	R = 26 дБ
Теплоизоляция (EN 12428) для ворот площадью 25 м²	UD = 1,95 Вт/ (м²·K)
Цвет полотна ворот** Возможен выбор из более 200 цветов по карте цветов RAL.
** Исключение составляют перламутровые и люминисцентные цвета, а также цвета «металлик». Не следует окрашивать ворота, расположенные на солнечной стороне, в темные цвета, так как возможное прогибание секций может привести к неисправностям в работе ворот.

Скоростные секционные ворота

Speed
HS 5015 PU H

C высоковедущей направляющей шиной

Направляющие для различных условий

Секции движутся по горизонтальным направляющий шинам. Поворот может осуществляться по-разному, в зависимости от монтажных условий. Например, ворота могут монтироваться и за инженерными коммуникациями и подкрановыми путями или над ними. Благодаря механизму с системой ремней и противовесов ворота отличаются долговечностью и износостойкостью.

Наружные ворота / внутренние ворота	HS 5015 PU H
Диапазон размеров Ширина (LDB), макс. Высота (LDH), макс.	5000 мм 6000 мм
Скорость Серийный блок управления с преобразователем частоты AS 500 FU E Открывание, Закрывание,	макс. 1,5 м/с макс. 0,5 м/с
Аварийное открывание / аварийное закрывание BK 150 FU E USV, 230 В (по запросу) Цепь ручной аварийной деблокировки с уравновешиванием
Полотно ворот Материал Строительная глубина Высота секций Шарнирные соединения при ширине ворот от	Стальные сэндвичные секции с заполнением из пенополиуретана, можно заказать с остеклением DURATEC 42 мм 225 мм ок. 3500 мм
Стойкость к ветровой нагрузке (EN 12424)	Класс 4 макс. 133 км/ч
Звукоизоляция (EN 717-1) (без остекления)	R = 26 дБ
Теплоизоляция (EN 12428) для ворот площадью 25 м²	U_D = 1,95 Вт/ (м²·K)
Цвет полотна ворот** Возможен выбор из более 200 цветов по карте цветов RAL.
** Исключение составляют перламутровые и люминисцентные цвета, а также цвета «металлик». Не следует окрашивать ворота, расположенные на солнечной стороне, в темные цвета, так как возможное прогибание секций может привести к неисправностям в работе ворот.

Скоростные секционные ворота

Speed
HS 6015 PU V

С вертикальной направляющей шиной

Длительный срок службы
при минимальном износе

Секции движутся вертикально вдоль стены здания. Благодаря этому ворота перемещаются очень тихо и практически не изнашиваются. Механизм с системой ремней и противовесов обеспечивает долговечность и длительный срок службы ворот.

Наружные ворота / внутренние ворота	HS 6015 PU V
Диапазон размеров Ширина (LDB), Высота (LDH),	макс. 6500 мм макс. 6000 мм
Скорость Серийный блок управления с преобразователем частоты AS 500 FU E Открывание, Закрывание,	макс. 1,5 м/с макс. 0,5 м/с
Аварийное открывание / аварийное закрывание BK 150 FU E USV, 230 В (размер ворот примерно до 20 м²) Цепь ручной аварийной деблокировки с уравновешиванием
Полотно ворот Материал Строительная глубина Высота секций Шарнирные соединения при ширине ворот от	Стальные сэндвичные секции с заполнением из пенополиуретана, можно заказать с остеклением DURATEC 42 мм 225 мм ок. 3500 мм
Стойкость к ветровой нагрузке (EN 12424)	Класс 4 макс. 133 км/ч
Звукоизоляция (EN 717-1) (без остекления)	R = 26 дБ
Теплоизоляция (EN 12428) для ворот площадью 25 м²	U_D = 1,95 Вт/ (м²·K)
Цвет полотна ворот** Возможен выбор из более 200 цветов по карте цветов RAL.
** Исключение составляют перламутровые и люминисцентные цвета, а также цвета «металлик». Не следует окрашивать ворота, расположенные на солнечной стороне, в темные цвета, так как возможное прогибание секций может привести к неисправностям в работе ворот.

Скоростные ворота

V 4015 SEL R

Ворота внутреннего применения с системой SoftEdge
и внутривальным приводом

Скоростное компактное решение

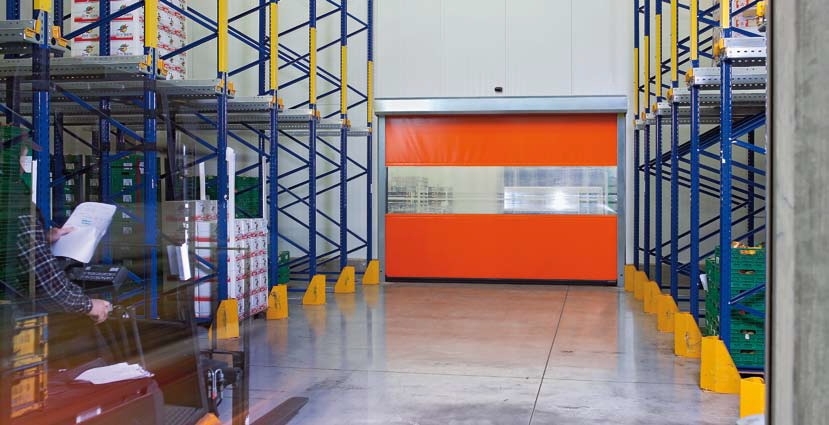

В складских помещениях и супермаркетах из-за большого количества полок для поддонов часто бывает недостаточно места для размещения выступающего сбоку редуктора. Для ситуаций подобного рода лучшим решением являются скоростные ворота V 4015 SE R со встроенным приводом наматывающего вала.

Полное оснащение

Быстрое и бесшумное движение ворот благодаря блоку управления с преобразователем частоты (FU), предохранительная световая решетка и более высокая безопасность персонала благодаря гибкому в вертикальной плоскости напольному профилю SoftEdge с возможностью выравнивания завесы вручную – вот те характеристики, которые делают эти ворота надежным ограждением для их помещений. Кожух вала, имеющий ширину конструкции, может поставляться в оцинкованном исполнении или, по желанию заказчика, с порошковым покрытием цвета RAL.

Быстрый и несложный монтаж

Для быстрого монтажа вал ворот
поставляется с уже установленным на заводе приводом наматывающего вала.

Ворота для внутреннего применения V 4015 SEL R

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 4000 мм

Скорость

Серийный блок управления с преобразователем
частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 1,5 м/с

макс. 0,8 м/с

Аварийное открывание
Рукоятка
Опция: автоматическое открывание ворот от источника бесперебойного электропитания USV при перебоях в электроснабжении (BK 150 FU E H USV, 230 В)

Завеса ворот

Пружинная сталь в специальных карманах завесы
или алюминиевый профиль (при ширине ворот от 2500 мм)

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Цвета завесы
RAL 1018 цинковый желтый
RAL 2004 оранжевый
RAL 3002 карминно-красный
RAL 5010 цвет голубой горечавки
RAL 7038 цвет серого агата

Скоростные ворота

V 5015 SEL

Ворота внутреннего применения
с системами SoftEdge и Anti-Crash

Особенно экономичны

Выгодные по цене скоростные ворота для внутреннего применения, с напольным профилем SoftEdge и входящим в стандартную комплектацию блоком управления FU – для долгой и надежной эксплуатации ворот в щадящем режиме. Стабильность полотна ворот типа V 5015 SEL обеспечивается за счет применения испытанных профилей из алюминия, а в нижней замыкающей зоне – за счет напольного профиля SoftEdge, устойчивого в горизонтальной плоскости.

Алюминиевые профили

Приемлемая по цене система стабилизации завесы позволяет быстро и легко заменять сегменты завесы при выполнении ремонтных работ.

Ворота для внутреннего применения V 5015 SEL

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 5000 мм

Скорость

Серийный блок управления с преобразователем
частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 1,5 м/с

макс. 0,8 м/с

Завеса ворот

Пружинная сталь в специальных карманах завесы
или алюминиевый профиль (при ширине ворот от 2500 мм)

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Скоростные ворота

V 5030 SEL

Ворота внутреннего применения
с системами SoftEdge и Anti-Crash

Бесшумные и скоростные

В помещениях с низким уровнем шума ворота должны работать бесшумно, а также быстро и надежно закрываться при сильных сквозняках. Именно поэтому ворота типа V 5030 SЕ оснащены элементами ветровой защиты из пружинной стали, которые придают завесе ворот необходимую устойчивость. Скорость до 3 м/с обеспечивается блоком управления AS 500 FU E компании Hörmann (по специальному заказу).

Система ветровой защиты
из пружинной стали

в приемном гнезде завесы, с боковыми сдвоенными роликами, обеспечивает бесшумное движение ворот и их устойчивость при повышенных ветровых нагрузках.

Ворота для внутреннего применения V 5030 SEL

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 5000 мм

Скорость

Серийный блок управления с преобразователем
частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 2,0 м/с

макс. 0,8 м/с

Завеса ворот

Система ветровой защиты из пружинной стали с боковыми сдвоенными ходовыми роликами

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Стойкость к ветровой нагрузке (EN 12424)
с алюминиевым напольным профилем

Класс 1 макс. 88 км/ч

Скоростные ворота

Speed
HS 6030 SEL

Ворота для внутреннего и наружного применения
с системами SoftEdge и Anti-Crash

Для участков с интенсивным
движением, с системой защиты
от наезда

Наезды погрузчиком на наружные ворота происходят чаще, чем наезды на внутренние. Это оправдывает затраты на систему защиты от наезда, значительно снижающую время простоев и расходы на ремонт.
Кроме этого, высокая скорость при открывании и закрывании ворот позволяет сократить энергозатраты.

Система ветровой защиты
из пружинной стали в приемном
гнезде завесы

Боковые сдвоенные ходовые ролики обеспечивают бесшумное движение и безопасную остановку ворот. Ветровые нагрузки при скорости ветра до 100 км/ч не наносят ущерба благодаря системе ветровой защиты из пружинной стали.

Ворота для внутреннего применения V 6030 SEL

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 5000 мм

макс. 6000 мм

Скорость

Серийный блок управления с преобразователем
частоты BK 150 FU E H

Открывание,

Закрывание,

Блок управления по специальному заказу: AS 500 FU E

Открывание,

Закрывание,

2,0 м/с

0,8 м/с

3,0 м/с

0,8 м/с

Завеса ворот

Система ветровой защиты из пружинной стали с боковыми сдвоенными ходовыми роликами и натяжным механизмом

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Стойкость к ветровой нагрузке (EN 12424)
с алюминиевым напольным профилем

Класс 2 макс. 100 км/ч

Скоростные ворота

V 6020 TRL

Ворота для внутреннего и наружного применения
с прозрачной завесой

Абсолютно прозрачная завеса
для большего проникновения света

Полностью прозрачные скоростные ворота V 6020 TR в качестве наружных ворот обеспечивают лучшее проникновение света в помещения, при их использовании внутри помещений – хорошую видимость.
Прозрачная завеса толщиной 4 мм пропускает свет в помещение и создает тем самым естественное освещение рабочих мест.

Для наружных ворот мы рекомендуем массивное
исполнение с прозрачной вставкой.

Хорошая видимость

Движение транспорта станет более безопасным благодаря хорошему обзору. Полностью прозрачные завесы Вы можете заказать для ворот площадью до 25 м²; для ворот площадью от 25 м² возможна только тканевая завеса, по желанию заказчика – со смотровыми окнами.

Система ветровой защиты

Система ветровой защиты из пружинной стали обеспечивает наряду с серийным натяжным механизмом необходимую устойчивость завесы.

Ворота для внутреннего применения V 6020 TRL

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 6000 мм

макс. 7000 мм

Скорость

Серийный блок управления с преобразователем
частоты BK 150 FU E H (размер ворот до 12,25 м²)

Открывание,

Закрывание,

Заказываемый дополнительно блок управления FU
AS 500 FU E (размер ворот от ок. 12,25 м²)

Открывание,

Закрывание,

1,5 м/с

0,5 м/с

2,0 м/с

0,5 м/с

Аварийное открывание
Рукоятка
Опция: автоматическое открывание ворот от источника бесперебойного питания USV при перебоях в электроснабжении (BK 150 FU E H USV, 230 В) (размер ворот до 12,25 м²)

Завеса ворот

Система ветровой защиты из пружинной стали
с боковыми сдвоенными ходовыми роликами
и натяжным механизмом

Толщина прозрачной части

Толщина смотрового окна

4,0 мм

2,4 мм

(для ворот площадью
мин. 25 м²)

Стойкость к ветровой нагрузке (EN 12424)

Класс 3 макс. 115 км/ч

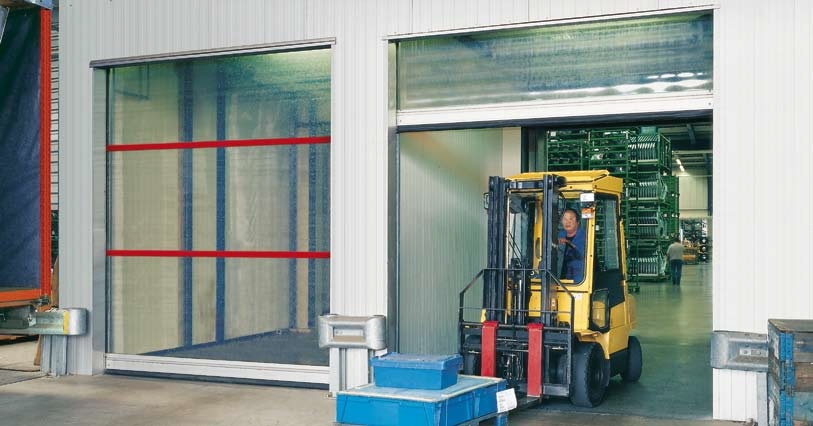

Скоростные ворота

V 9015 L Stacking

Ворота для внутреннего и наружного применения
для больших проемов

Складывающаяся завеса ворот
с натяжным механизмом

Завеса ворот открывается при помощи системы ремней с ветрозащитными профилями и складывается в зоне перемычки. Изготовленные из высококачественного алюминия профили расположены горизонтально каждые 600 мм по всей высоте ворот. Завеса ворот серийно оснащается смотровой полосой высотой 600 мм во всю ширину ворот. По желанию заказчика возможны также другие прозрачные вставки.

Отличное решение для наружного упора

Ворота V 9015 L Stacking были созданы специально для высоких проемов в цехах и ангарах с небольшой перемычкой, так как эти ворота могут устанавливаться и снаружи. Элементы привода надежно защищены в направляющих и в кожухе вала. Блоком управления можно удобно управлять, стоя на полу, при помощи встроенного в направляющую внешнего элемента управления (заказывается дополнительно).

Ворота для внутреннего применения V 9015 L Stacking

Диапазон размеров

Ширина (LDB),

Высота (LDH),

9000 мм

6000 мм

Скорость

Контакторное управление AK E в серийной комплектации

Открывание,

Закрывание,

с блоком управления FU BK 150 FU E H (опция)

Открывание,

Закрывание,

0,7 м/с

1,5 м/с

0,7 м/с

Аварийное открывание
Цепная ручная аварийная деблокировка

Завеса ворот

С алюминиевыми профилями

Толщина полотна

Толщина смотрового окна

0,9 мм

2,0 мм

Стойкость к ветровой нагрузке (EN 12424)

Ширина ворот до 6000 мм

ширина ворот свыше 6000 мм

Класс 3 макс. 115 км/ч

Класс 2 макс. 100 км/ч

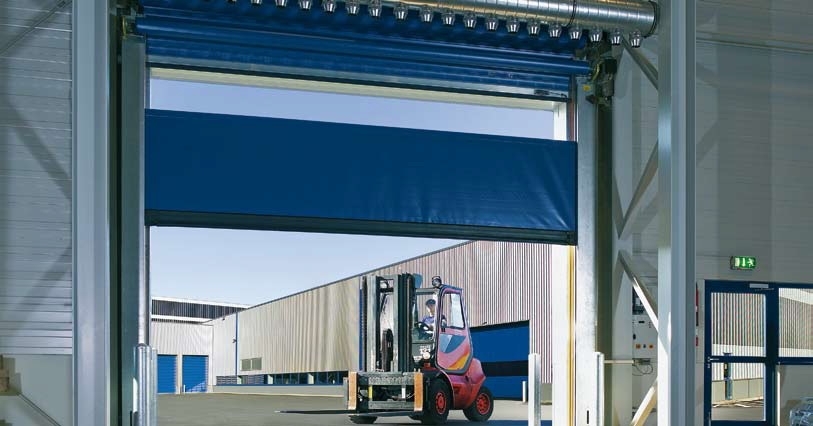

Скоростные ворота

V 10008

Ворота наружного применения
для особенно больших проемов

Крупногабаритные ворота

Сдвоенные натяжные ремни и специальные широкие направляющие шины обеспечивают безопасный ход ворот несмотря на большой вес завесы. Серийный блок управления FU и двойные замыкающие кромки на напольном профиле обеспечивают соблюдение установленных значений закрывающих усилий и гарантируют необходимый уровень безопасности ворот.

Система ветровой защиты из пружинной стали в приемном гнезде завесы

Боковые сдвоенные ходовые ролики обеспечивают бесшумное движение ворот и их устойчивость при повышенных ветровых нагрузках. Количество ветрозащитных элементов определяется в зависимости от размера ворот, требований к ветровой нагрузке, а также от монтажных условий.

Ворота для внутреннего применения V 9015 L Stacking

Диапазон размеров

Ширина (LDB),

Высота (LDH),

10000 мм

6250 мм

Скорость

Серийный блок управления с преобразователем
частоты AS 500 FU E (ширина ворот до 6000 мм)

Открывание,

Закрывание,

с блоком управления FU BK 150 FU E H (опция)

Открывание,

Закрывание,

1,5 м/с

0,5 м/с

0,8 м/с

0,4 м/с

Аварийное открывание

Цепная ручная аварийная деблокировка

Завеса ворот

Система ветровой защиты из пружинной стали
с боковыми сдвоенными ходовыми роликами

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Стойкость к ветровой нагрузке (EN 12424)

Ширина ворот до 6000 мм

ширина ворот свыше 6000 мм

Класс 3 макс. 115 км/ч

Класс 2 макс. 100 км/ч

Скоростные ворота

V 5030 MSL

Ворота внутреннего применения
для защиты персонала и машин

Безопасность для людей и машин

К технике безопасности и современным производственным процессам предъявляются все более высокие требования. Самые важные среди них: надежность производственных процессов с минимальной продолжительностью простоя, легкий доступ для управления и проведения техобслуживания производственного оборудования и, конечно, защита персонала.

Надежный контроль и быстрый доступ

Гибкие скоростные ворота с функцией защиты машины отвечают всем вышеперечисленным требованиям. Они защищают обслуживающий персонал благодаря полному ограждению машины, однако, по требованию быстро
обеспечивают доступ к ней. Датчики безопасности в алюминиевом напольном профиле и в направляющих надежно передают сообщение о положении ворот на блок управления установки (уровень эффективности работы d). Таким образом, открывание ворот возможно только тогда, когда машина не работает, или, другими словами, машина эксплуатируется только при закрытых воротах.

Внутренние ворота

V 5030 MSL

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 4000 мм

Скорость

Серийный блок управления с преобразователем частоты BK 150 FU E H

Открывание, макс.

Закрывание, макс.

1,5 м/с

0,8 м/с

Завеса ворот

С системой ветровой защиты из пружинной стали

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Скоростные ворота

V 3015 RW

Ворота внутреннего применения с системой SoftEdge для эвакуационных путей

Ворота внутреннего применения
с решающими преимуществами
для эвакуационных путей

Благодаря профилю SoftEdge с системой Anti-Crash эти скоростные ворота отличаются высоким уровнем безопасности и рентабельности. Обеспечивается лучшая защита людей, предотвращается вероятность повреждений и простоев.

Рекомендуются для эксплуатации на эвакуационных путях

Пригодность этих скоростных ворот к эксплуатации на эвакуационных путях и запасных выходах подтверждена сертификатами, в каждом конкретном случае необходимо разрешение.

Серийное оснащение
Радарные датчики для обозначения направления к запасному выходу, аварийный клавишный выключатель.

Ворота для внутреннего применения

V 3015 RW

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 3000 мм

Скорость

Серийный блок управления с преобразователем частоты BS 150 FU E

Открывание,

Закрывание,

макс. 1,5 м/с

макс. 0,8 м/с

Система Anti-Crash

С устройством заправки полотна в направляющие

Аварийное открывание

Противовес с тормозом рабочего тока

Завеса ворот

С алюминиевым профилем

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Скоростные ворота

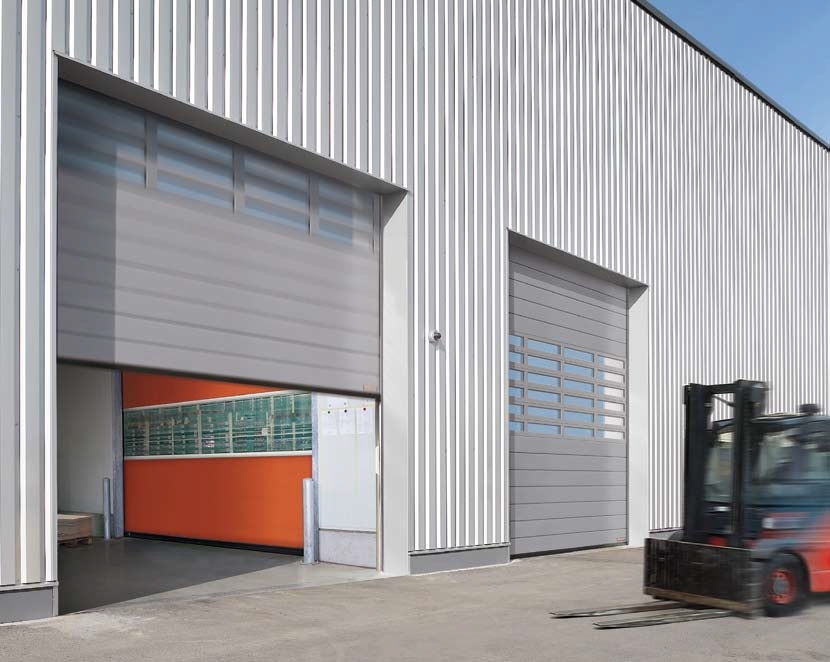

ISO Speed Cold

Скоростные энергосберегающие ворота в качестве перегородок для холодильных и морозильных камер

Скоростные, герметичные
и чрезвычайно экономичные

Благодаря секциям с термическим разделением и специальным герметизаторам в области корпуса здания и пола серия ворот Iso Speed Cold оптимально подходит для помещений с большими перепадами температур.
Iso Speed Cold обеспечивают герметичность при их использовании как в качестве скоростных ворот на холодильных складах, так и в качестве энергосберегающего решения на производстве и участках распределения и сбыта.

Термическое разделение
Стальные секции ворот Iso Speed Cold имеют термическое разделение между внутренней и наружной стороной. За счет дополнительных напольных уплотнений и уплотнений перемычки достигается превосходный показатель теплоизоляции UT = 0,3 Вт/ (м²·K).
Превосходная герметичность
Двустенное полотно ворот заполнено твердым пенополиуретаном. Это обеспечивает особую устойчивость ворот, а в комбинации с уплотнительной рамой по всему периметру достигаются непревзойдённые изоляционные показатели.

Ворота для внутреннего применения

ISO Speed Cold

Диапазон размеров

Снаружи (холодильное отделение)

Внутри (морозильное отделение)

Ширина (LDB), макс.

Высота (LDH), макс.

5000 мм

4000 мм

Скорость

Серийный блок управления с преобразователем частоты AS 500 FU E

Открывание, макс.

Закрывание, макс.

2,0 м/с

0,5 м/с

Панель

С заполнением из вспененного полиуретана
Толщина

80 мм

Аварийное открывание

Противовес

Цепная ручная аварийная деблокировка

Теплоизоляция (EN 12424) для ворот площадью 25 м² UT = 0,3 Вт/ (м²·K)

Типы направляющих

Направляющая V для монтажа внутри и снаружи морозильного цеха

Направляющая H для монтажа снаружи морозильного цеха

Скоростные ворота

V 4015 ISO L

Ворота внутреннего применения для складских помещений,
предназначенных для хранения свежих продуктов,
и для холодильных цехов с температурой до 5°C

Изоляционная завеса для достижения высоких показателей теплоизоляции при хранении и охлаждении свежих продуктов

Энергосберегающие внутренниe ворота используются в пoмещенияx для хранения и охлаждения свежих продуктов. Показатель теплоизоляции UT = 1,2 Вт/ (м²·K).

Ворота для внутреннего применения

V 4015 ISO L

Диапазон размеров

Ширина (LDB), макс.

Высота (LDH), макс.

4000 мм

4500 мм

Скорость

Серийный блок управления с преобразователем частоты BK 150 FU E H

Открывание, макс.

Закрывание, макс.

1,5 м/с

0,5 м/с

Завеса ворот (вспененный полиэтилен)

Толщина

20 мм

Теплоизоляция (EN 12424) для ворот площадью 25 м² UT = 1,2 Вт/ (м²·K)

Скоростные ворота

V 2515 Food L

Ворота внутреннего применения для установки в помещениях с повышенной влажностью
на предприятиях пищевой промышленности

Простая очистка

Данный специальный вариант исполнения позволяет легко очищать направляющие шины. Высоконапорные устройства очистки и вода не причинят вреда конструкции ворот, полностью изготовленной из высококачественной нержавеющей стали. Противовесы и пружины не затрудняют очистку рамы направляющих.

Защита от брызг
Привод находится в герметичном кожухе из нержавеющей стали V2 A, имеет защиту от брызг воды (класс защиты IP 65).
Предохранительная световая решетка отвечает требованиям класса защиты IP 67.

Ворота для внутреннего применения

V 2515 Food L

Диапазон размеров

Ширина (LDB), макс.

Высота (LDH), макс.

2500 мм

3000 мм

Скорость

Серийный блок управления с преобразователем частоты BS 150 FU E H V2 A

Открывание, макс.

Закрывание, макс.

1,2 м/с

0,5 м/с

Аварийное открывание
По дополнительному заказу:
Автоматическое открывание ворот от источника бесперебойного электропитания USV при перебоях в электроснабжении (BS 150 FU E H V2 A USV 230 В)

Завеса ворот

С пружинной сталью в приемных гнездах завесы

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Цвета завесы

RAL 1018 цинковый желтый
RAL 2004 оранжевый
RAL 3002 карминно-красный
RAL 5010 цвет голубой горечавки
RAL 7038 цвет серого агата

Скоростные ворота

V 2012

Ворота внутреннего применения для супермаркетов

Полностью укомплектованные ворота

Благодаря полной комплектации, включающей кожухи привода и вала, стандартную световую решетку и автоматическое аварийное открывание при помощи противовеса (при перебоях в электроснабжении), ворота с пленочной завесой являются надежным внутренним ограждением для зон с интенсивным потоком клиентов.

Система защиты от столкновений Anti-Crash с автоматическим вводом в эксплуатацию

Благодаря легкой прочной завесе и очень гибкому замыкающему профилю ворота после столкновения в считанные секунды вновь готовы к эксплуатации. Такая гибкость замыкающего элемента позволяет отказаться от использования предохранителя замыкающего контура.

Блок управления FU
В серийной комплектации с блоком управления с преобразователем частоты BK 150 FU E H скорость открывания ворот достигает 1,2 м/с.

Варианты завесы
Антистатическая тканевая завеса, серийно без смотрового окна. По специальному заказу возможна поставка завесы со смотровым окном высотой 750 мм, расположенным на расстоянии мин. 1200 мм от нулевой
отметки (OFF) без надбавки к цене.

Ворота для внутреннего применения

V 2012

Диапазон размеров

Ширина (LDB), макс.

Высота (LDH), макс.

2500 мм

Скорость

Серийный блок управления с преобразователем частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 1,2 м/с

макс. 0,5 м/с

Аварийное открывание

Противовес с тормозом рабочего тока

Завеса ворот

С пружинной сталью в приемных гнездах завесы

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Скоростные ворота

V 1401 ATEX

Ворота внутреннего применения во взрывоопастных зонах

V 1401 ATEX

Скоростные ворота для применения во взрывоопасных зонах. Разработаны, сконструированы и сертифицированы в соответствии с Директивами ЕС по взрывобезопасности 94/9/ЕС и DIN EN 13463-1.
Шкаф системы управления обязательно должен устанавливаться вне взрывоопасной зоны.

Ворота для внутреннего применения

V 1401 ATEX

Диапазон размеров

Ширина (LDB), макс.

Высота (LDH), макс.

4000 мм

Скорость

Серийный блок управления с преобразователем частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 1,5 м/с

макс. 0,8 м/с

Аварийное открывание

Рукоятка

Завеса ворот

С алюминиевым профилем

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Скоростные ворота

V 3015 CLEAN

Внутренние ворота с прозрачной завесой для помещений
с повышенными требованиями к чистоте

Специальная завеса, стойкая
к перепадам давления

В помещениях с особыми
требованиями к чистоте в результате очистки воздуха могут возникать перепады давления до 50 Па.
Полностью прозрачная завеса
ворот для чистых помещений
плотно установлена в специальных направляющих, что сводит потери (утечку) воздуха к минимуму.
Это позволяет добиться оптимальных расчетов аэрационной установки.
Другими признаками этих ворот
являются кожухи вала и привода,
изготовленные из нержавеющей
стали, а также вварной стабилизатор из пружинной стали.

Ворота для внутреннего применения

V 3015 CLEAN

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 2500 мм

макс. 3000 мм

Скорость

Серийный блок управления с преобразователем частоты BS 150 FU E H V2 A

Открывание,

Закрывание,

макс. 1,5 м/с

макс. 0,5 м/с

Аварийное открывание
Рукоятка
Опция: автоматическое открывание ворот от источника бесперебойного электропитания USV при перебоях
в электроснабжении (BS 150 FU E H V2 A USV, 230 В)

Завеса ворот

С пружинной сталью в приемном гнезде завесы

Толщина прозрачной части

4,0 мм

Цвет ветрозащитных элементов
RAL 1018 цинковый желтый
RAL 2004 оранжевый
RAL 3002 карминно-красный
RAL 5010 цвет голубой горечавки
RAL 7038 цвет серого агата

Скоростные ворота

V 3009

Ворота внутреннего применения для подъемно-траспортного
оборудования – системы Conveyor

Рассчитаны на непрерывный
режим эксплуатации

Ворота V 3009 используются для установки между производственными участками и складскими помещениями внутри конвейерных линий и служат для звукоизоляции, экономии энергии и уменьшения сквозняков.
Ворота рассчитаны на высокую цикличность автоматизированного открывания и закрывания.

Блок управления ворот может быть подключён к имеющимся у заказчика системам программного управления. Контакт с нулевым потенциалом отправляет на блок управления сигнал о положении ворот (Откр. / Закр.).

Ворота для внутреннего применения

V 3009 Conveyor

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 3500 мм

Скорость

Серийный блок управления AK E (контактор)

Открывание,

Закрывание,

По специальному заказу с блоком управления с преобразователем частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 0,8 м/с

макс. 1,2 м/с

макс. 0,5 м/с

Аварийное открывание
Рукоятка

Завеса ворот

С алюминиевым профилем

Толщина полотна

Толщина смотрового окна

1,5 мм

2,0 мм

Скоростные ворота

H 3530

Скоростные горизонтальные ворота

Мгновенное открывание исключает вероятность столкновения

Наши самые быстрые внутренние ворота. Полотно ворот очень быстро открывается в сторону и немедленно обеспечивает полную высоту проезда. Это гарантирует высокую скорость транспортного потока и повышает безопасность, прежде всего, в местах частого прохода людей. Даже при высокой скорости открывания ворот 3 м/с блок управления с преобразователем частоты обеспечивает плавный пуск и плавную остановку ворот.
Еще одно преимущество: возможность программирования двух вариантов ширины открывания ворот – для персонала и для транспортных средств. Дополнительная безопасность обеспечивается за счет предохранителя замыкающего контура и светового барьера. В случае неисправности ворота можно открыть с помощью ручной тяги, а при перебоях в электроснабжении – автоматически с помощью тормоза рабочего тока (специальное оснащение).

Привод всегда целиком

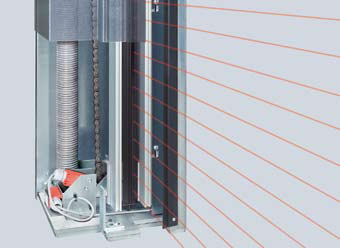

устанавливается справа от ворот в трехстороннем кожухе и занимает мало места. При этом
необходима лишь незначительная высота перемычки.

Ворота для внутреннего применения

H 3530

Диапазон размеров

Ширина (LDB),

Высота (LDH),

макс. 3500 мм

Скорость
Серийный блок управления с преобразователем
частоты BK 150 FU E H

Открывание,

Закрывание,

макс. 3,0 м/с

макс. 1,0 м/с

Аварийное открывание
