Маятниковые ворота Hormann

Размеры проёмов

Ворота должны быть в два раза шире и на 500 мм выше, чем транспортируемый груз.

Дополнительное оснащение

• Полотно ворот с прочным на разрыв вкладышем

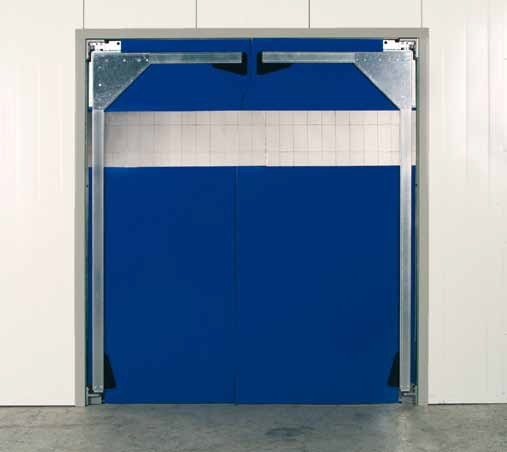

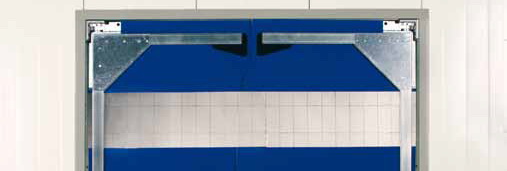

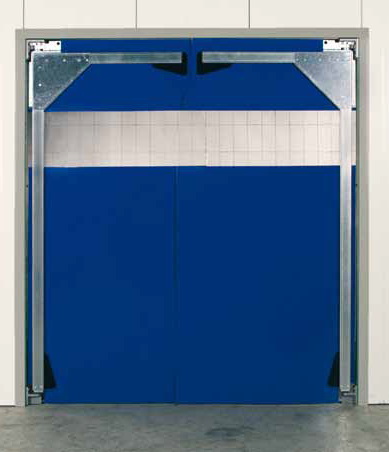

• Цветное полотно ворот с прочным на разрыв сплошным тканевым вкладышем, со смотровым окном или смотровыми полосами.
• Полотно ворот из ПВХ толщиной 10 мм
• Полотно ворот для применения в помещениях с низкими температурами, термостойкость от –40°C до +40°C
• Противоударная защита из ПВХ, со сплошным тканевым вкладышем
• Магнитный фиксатор с угловым держателем, оцинкованный
• Охватывающая коробка, состоящая из 2 или 3 частей, для монтажа в каркасные стены или в пористый бетон

Специальные варианты исполнения

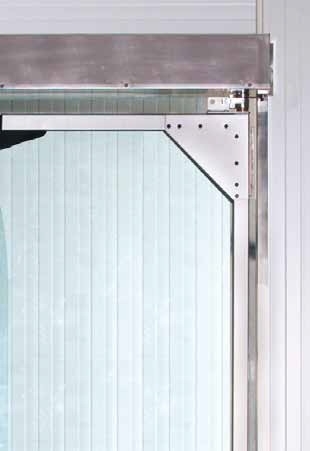

• Маятниковые ворота PTF из нерж. стали (V2 A)
• Маятниковые ворота с электрическим включением

Конструкция

Оцинкованные стальные детали

Профили рамы

• 3 мм (промышленное исполнение, высокой интенсивности)
• 2,5 мм (промышленное исполнение, средней интенсивности)

Полотно ворот

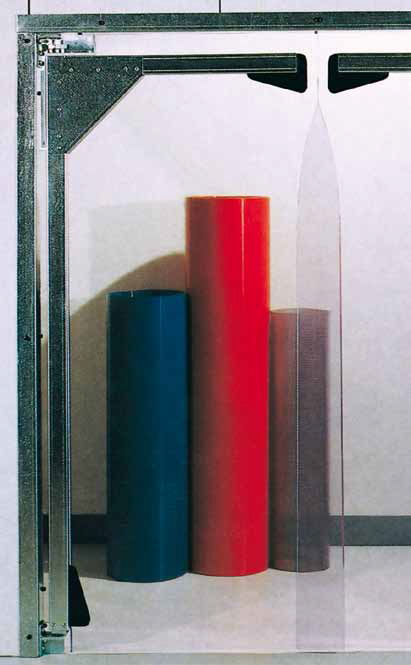

Мягкий ПВХ, прозрачный, толщиной ок. 7 мм, с дополнительным пластмассовым усилением для увеличения прочности

Коробка

Промышленное исполнение, высокой интенсивности

• швеллерный профиль 165 × 20 мм
• плоский профиль 80 × 8 мм

Промышленное исполнение, средней интенсивности

• швеллерный профиль 110 × 20 мм
• плоский профиль 60 × 6 мм

с заранее просверленными отверстиями для дюбельного монтажа

Габаритные размеры

Промышленное исполнение, высокой интенсивности

• ширина до 3750 мм
• высота до 4500 мм

Промышленное исполнение, средней интенсивности

• ширина до 3000 мм
• высота до 3000 мм

Управление

Ручное управление, закрывающее усилие регулируется до 50 Нм

Запирающее устройство с регулируемым закрывающим усилием, встроено в профиль рамы, для двустороннего угла открывания в 90°

Ветровая нагрузка

отсутствует
