Ворота, предлагаемые компанией «Алютех», часто устанавливают на автомойках, в автосалонах и СТО, а также на сельскохозяйственных и промышленных объектах, складах и в пожарных частях.
Так как существует несколько (10) типов конструкции ворот серии ПроПлюс, установить их можно в помещениях с любым типом проёма – при высоких потолках, с низкими перемычками или наклонной крышей. Ворота ПроПлюс можно монтировать в проёмы с высотой 7 м и шириной 8 м. Для обеспечения безопасности использования и надёжности ворот их конструкция дополнительно усилена. Ворота данного типа являются секционными, что позволяет интенсивно их использовать – конструкция разрешает осуществление 100 тыс. циклов подъёма/опускания ворот.
Подобранные индивидуально торсионные пружины компенсируют вес секционных промышленных ворот, так что их можно закрывать и открывать вручную. Чтобы поднять такие ворота, необходимо усилие до 260 Н (примерно 26 кг), хотя вес полотна может быть более 600 кг.
Система автоматики позволяет более безопасно и комфортно управлять промышленными воротами ПроПлюс с секционной конструкцией.
Ворота отвечают всем директивам ЕС по вопросам безопасности продукции – протоколы испытаний это подтверждают. Они же (протоколы) позволяют использовать для этих ворот маркировку СЕ.
Комфортная температура в помещении обеспечивается использованием уплотнений по периметру конструкции, а также энергоэффективными панелями.
- Преимущества
- Каталоги
- Типы панелей и монтажа
- Заказать
Прочность конструкции
Чтобы промышленные ворота были надёжными и прочными, им необходимы качественные элементы конструкции – профили, сэндвич-панели, комплектующие.

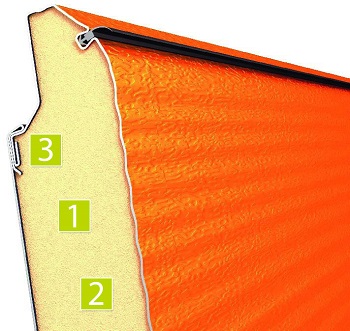

- Сэндвич-панель от компании «Алютех» является одной из наиболее прочных в Европе, так как имеет толщину в 45мм. Благодаря этому ворота становятся устойчивыми к ударам и ветру, а также имеют отличную тепло- и звукоизоляцию.
- Вспененный полиуретан без содержания фреонов равномерно заполняет внутреннее пространство. Так как этот наполнитель имеет повышенную плотность (46-47 кг/м3), полотно ворот приобретает жёсткость и устойчивость к деформации.
- Внутренний и внешний листы сэндвич-панели соединяются между собой, исключая тем самым риск расслоения панели во время использования ворот под воздействием солнца (особо важно это для панелей, покрашенных в тёмный цвет). Такая конструкция делает ворота устойчивыми к ветру и ударам.
- У промежуточных петель оригинальная конструкция «гнутый лист», которая делает их особо прочными, не допуская перекосов и провисания. В ходе испытаний выяснилось, что одна такая петля может выдержать нагрузку на растяжение до 7000 Н (примерно 715 кг).
- Дополнительное усиление имеют большие ворота – на их полотно устанавливают боковые двойные роликовые кронштейны, стальные профили и усиленный нижний концевой профиль.
Антикоррозийная устойчивость
Чтобы улучшить антикоррозийные свойства материала, стальные листы покрывают цинком с показателями 225 г/м2. На внешней стороне применяется полимерное 2хслойное покрытие из эмали и грунта, толщина которого равна 30-40 мкм. Эмалью на внешней стороне панели выступает полиуретановое покрытие, которое модифицировано частичками полиамида (ПУР-ПА). Этот тип покрытия имеет прекрасные антикоррозийные свойства, поэтому хорошо справляется с механическими повреждениями, а также химикатами и моющими средствами.
Высокий уровень устойчивости конструкции к коррозии обеспечивают комплектующие, изготовленные из нержавеющей стали. Таковыми являются роликовые накладки и кронштейны, а также промежуточные петли и покрашенные боковые накладки. Из покрытой цинком стали высокого качества сделаны направляющие профили, толщина которых 18-22 мкм. Они способствуют хорошему внешнему виду ворот на протяжении многих лет, а также их работоспособности.
В помещениях, которым характерна повышенная влажность – к примеру, на автомойках – могут использоваться специальные стойкие к коррозии комплектующие: сделанные из нержавейки трос, крепёж и ходовые ролики; стальные, покрытые цинком направляющие профили, имеющие дополнительную полиэфирную порошковую покраску.
Независимая аккредитованная минская лаборатория РУП «Институт БелНИИС» провела испытания, по результатам которых выяснилось, что элементы полотна могут до 750 часов справляться с воздействием «соляного тумана». Эта цифра примерно соответствует 15 годам использования ворот в прибрежных районах, а также портовых городах вроде Мурманска, Сочи, Санкт-Петербурга, Владивостока, Архангельска и пр.
Стойкие к коррозии материалы необходимы не только комнатам с повышенной влажностью, но также и в промышленных или прибрежных районах, где воздух насыщен аэрозолями морской соли и очень влажный. Полотно промышленных ворот ПроПлюс от «АЛЮТЕХ» отлично справляется с этими факторами и при этом долгое время сохраняет хороший внешний вид.
Безопасность использования
В высоту промышленные ворота ПроПлюс могут достигать 7 м, а в ширину – 8 м. Максимальный вес полотна – не больше 700 кг. Ворота таких габаритов требуют правильной и безопасной эксплуатации.
Ворота «Алютех» отвечают всем требованиям стандартов безопасности (EN 12453, EN 12604).
В состав стандартного комплекта ворот типа ПроПлюс входят системы, которые защищают конструкцию от обрыва троса и поломок пружины:
- Все торсионные пружины имеют устройство, которое надёжно фиксирует при поломке полотно ворот;
- Расположенные снизу роликовые кронштейны защищают полотно от падения или опускания при уменьшении натяжения или обрыве троса.
Благодаря пружинной системе полотно может сохранять баланс в любом положении. Ролики и направляющие профили имеют конструкцию, которая исключает возможность их самопроизвольного выхода – это позволяет избавиться от риска неконтролируемого перемещения полотна.
Шарниры и сэндвич-панели имеют особую форму, поэтому пальцы никак не смогут попасть между вертикальной направляющей и полотном, а также между панелями.
Чтобы предохранить объект от несанкционированного доступа, существует система, которая защищает ворота от поддомкрачивания – если ворота попытаются поднять несанкционированным путём, эта система заблокирует полотно. Таким образом, воры не смогут пробраться в здание.
На воротах установлена также специальная система, обеспечивающая их безопасность. Поэтому, если они соприкоснутся с каким-либо препятствием, то тут же автоматически остановятся.
Ворота компании «Алютех» создаются в соответствии со всеми постановлениями ЕС, касающимися безопасности продукции. Это подтверждают выданные аккредитованной лабораторией протоколы проведённых испытаний. Благодаря наличию сделанных на основании протоколов деклараций соответствия на ворота ПроПлюс от «Алютех» можно наносить маркировку СЕ.
Качественная теплоизоляция
Высокие теплоизоляционные свойства воротам обеспечивает толстая 45-миллиметровая сэндвич-панель, которая также заполнена вспененным полиуретаном. Именно толщина обеспечивает панели хорошую теплоизоляцию – чем она толще, тем лучше сопротивляется теплопередаче.
Каждая из панелей дополнена специальным уплотнителем, исключающим возможность появления зазоров – ещё один плюс к теплоизоляционным характеристикам.
Панель имеет приведенное сопротивление теплопередаче, равное показателю в 1,65 м2 °C/Bт.
Ворота типа ПроПлюс оснащены по бокам, снизу и сверху уплотнителями, способными качественно защитить помещение от потери тепла и атмосферных осадков.
Качество теплоизоляционных свойств ворот «Алютех» подтверждается испытаниями, которые проводили несколько лабораторий:
- Государственный архитектурно-строительный университет Санкт-Петербурга по разработанной вместе с «НИИ метрологии им. Менделеева» программе;
- Болгарский Научно-исследовательский институт;
- Минский НИИ строительства Республики Беларусь.
Показатель коэффициента сопротивления теплопередаче равен 1 м2 °С/Вт. Эта цифра выше стандартов, требуемых российскими СНиП, ГОСТ 31174-2003 и белорусским ТКП 45-2.04-43-2006. Поэтому такие ворота можно устанавливать в любых регионах Украины, Беларуси и России (они подходят даже суровым условиям Крайнего Севера).
Панель «Алютех» толщиной 45 мм | Съемка тепловизора |
Особенности конструкции

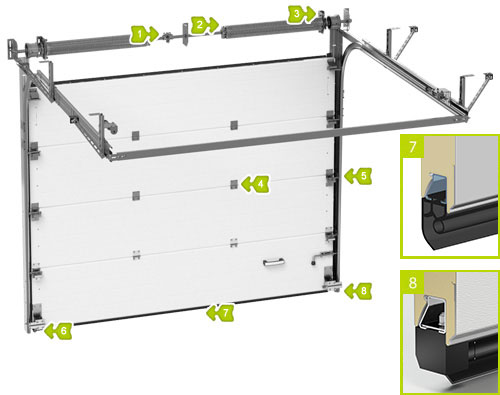

Секционные ворота серии ПроПлюс от «Алютех» обладают рядом конструктивных особенностей.
У промышленных ворот этой серии показатель максимального размера равен 8000х7000 мм. Торсионные пружины, которые находятся над полотном ворот, обеспечивают ему полную компенсацию веса.
- Для секционных ворот ПроПлюс используется соединительная муфта, которую можно регулировать. Благодаря ей во время установки ворот 2 части вала можно поворачивать относительно друг друга – это позволяет равномерно натянуть тросы.
- Вес полотна компенсируется торсионными пружинами, поэтому ворота можно закрывать/открывать вручную. Стандартный комплект предполагает максимальный ресурс пружин – не более 25 тыс. циклов «подъём/спуск». Если предполагается интенсивное использование ворот, можно укомплектовать их пружинами, имеющими ресурс на 50, 75, 100 тысяч циклов «спуск/подъём».
- Все торсионные пружины имеют предохранительную храповую муфту, способную в случае поломки пружины заблокировать вал и не позволить упасть полотну. Такие муфты находятся в стандартном комплекте ворот, их поставка не требует дополнительных наценок. Также в комплекте есть микровыключатели, устанавливаемые на муфты для отключения электропривода при поломке пружины.
- У промежуточных петель специальная форма «гнутого листа», что делает соединение сэндвич-панелей очень надёжным. Петли сделаны из нержавейки, поэтому имеют хорошую прочность и устойчивы к коррозийным процессам.
- Удобство и надёжность регулировки примыкания к проёму сэндвич-панелей обеспечивают роликовые кронштейны. Они также улучшают теплоизоляцию и защищают от попадания атмосферных осадков в помещение.
- Благодаря нижним кронштейнам при уменьшении натяжения или обрыве троса падение полотна ворот будет заблокировано. Эти кронштейны входят в состав стандартного комплекта ворот ПроПлюс, поэтому их поставка происходит без надбавок в стоимости. Для автоматизированных ворот предлагаются микродатчики, отключающие при обрыве троса электропривод в кронштейнах.
- По периметру промышленных ворот ПроПлюс располагаются резиновые уплотнители, обеспечивающие надёжную герметизацию проёма. Форма нижнего уплотнителя позволяет скрыть маленькие неровности на полу. В уплотнителе также есть полость, сделанная специально для оптического датчика, который отключает электропривод в случае столкновения нижней части ворот с какой-либо преградой.
- На нижнем концевом профиле размещаются специальные упоры. Они защищают от деформации уплотняющую нижнюю вставку, что продлевает срок её службы, при этом сохраняя герметичность ворот. Упоры также могут обеспечить максимально точную установку панелей по уровню во время монтажа ворот. Ещё одна их функция – защита оптических датчиков от повреждений.
Способы установки ворот ПроПлюс
Ворота типа ПроПлюс от «Алютех» можно установить почти на любом объекте, так как они подходят под все типы проёмов.
Есть 10 способов установки промышленных ворот ПроПлюс:
- классическая установка – пружинный вал размещается над полотном ворот. Открываются они при этом под прямым углом;
Стандартный монтаж (классический) |
|
- в комнатах с высоким потолком применяют высокий или вертикальный способ установки ворот;
Высокий монтаж с верхним расположением вала |
Высокий монтаж с нижним расположением вала |
Вертикальный монтаж с верхним расположением вала |
Вертикальный монтаж с нижним расположением вала |
- в помещениях с крышей, расположенной под углом, применяется наклонный способ установки;
Наклонный монтаж |
Наклонный низкий монтаж |
Наклонный высокий монтаж с верхним расположением вала |
Наклонный высокий монтаж с нижним расположением вала |
- низкий способ установки подходит в случаях с наличием невысокой перемычки.
Низкий монтаж |
|
Дополнительные возможности
Клиент может заказать ворота типа ПроПлюс, которые будут иметь калитку в фасаде или встроенную калитку. Она будет обеспечивать дополнительный вход в здание, что позволит увеличить срок использования собственно промышленных ворот.
Секционные ворота серии ПроПлюс – встроенная калитка
Конструкция встроенной калитки предполагает наличие в обрамлении проёма и калитки усиленных профилей из алюминия. Это в разы увеличивает прочность и надёжность всего механизма. Усиленная конструкция позволяет ставить такую калитку в ворота с максимально большим размером 7х6 м. В оснащении механизма имеется также доводчик, способный автоматически закрывать открытую калитку.
На всех промышленных воротах ПроПлюс установлены (даже без наличия электропривода) встроенные датчики, которые контролируют положение калитки. С их помощью можно выключить электропривод у открытой калитки.
Порог калитки может иметь разную высоту – 20, 95, 140 мм – это зависит от размера и габаритов ворот. Первые 2 варианта высоты порога (20 и 95 мм) отвечают требованиям пожарной безопасности, поэтому такая калитка может стать эвакуационным выходом. Калитки от «Алютех» могут быть 2х цветов – коричневого или серебристого. Такие цвета позволяют калитке гармонично сочетаться с воротами.
Секционные ворота с калиткой в фасаде
Ворота и калитка в таком случае сделаны в одном стиле, поэтому могут прекрасно вписаться в фасад всего здания. Благодаря тому, что калитка создаётся из панелей, имеющих цвет и рисунок, соответствующий промышленным воротам, мы получаем идеальное их сочетание.
Окна
Для обеспечения естественного освещения здания в целях экономии электричества можно подобрать оптимальный вариант остекления окон.
Защита ворот от поддомкрачивания
Защита ограждения от поддомкрачивания (или противовзломное устройство) предохраняет ворота от взлома, наделяя их дополнительной безопасностью. Если подъём выполнен несанкционированно, защитное устройство полностью заблокирует полотно и не позволит пропустить воров в здание.
Запорные системы для ворот
Ворота ПроПлюс от «Алютех», имеющие ручное управление, могут внутри и снаружи закрываться на специальный замок. Его легко устанавливать, он хорошо смотрится на воротах, и при этом надёжно их запирает.
Вентиляционные решётки
Любому помещению необходимо проветривание, поэтому ворота ПроПлюс можно оснастить специальными вентиляционными решетками. Они могут быть установлены также на ворота, которые подвергаются особым требованиям органов пожарной безопасности.
Фирма «АЛЮТЕХ» продаёт решётки чёрного и белого цветов, которые оснащены москитными сетками. Вентиляционные отверстия можно также закрывать.
Способы управления воротами
Ручной тип управления
Секционные ворота «Алютех» ПроПлюс имеют подобранные индивидуально торсионные пружины, что позволяет закрывать и открывать их вручную. Чтобы поднять такие ворота, нужно выполнить усилие, равное максимум 260 Н (примерно 26 кг), хотя вес полотна вполне может превышать отметку в 600 кг.
Чтобы упростить ручной подъём ворот, можно применить цепной редуктор, передаточное отношение которого равно 1 к 4. Эта деталь значительно упрощает процесс ручного управления – спуск и подъём полотна происходит при помощи стальной цепи, которая и приводит механизм редуктора в движение.
В дополнение к этому для подъёма ворот вручную можно применять специальный блок – в этом случае спуск/подъём полотна происходит посредством верёвки, которую закрепляют на его нижней панели и перекидывают через блок. Блок следует использовать, когда высота ворот превышает 2 метра, а их площадь равна не более 15 м2.
Секционные ворота – автоматическое управление
Чтобы автоматизировать промышленные секционные ворота ПроПлюс, фирма «Алютех» предлагает надёжную и высококачественную автоматику от известных производителей: «Marantec», «Nice», «AN-Motors».
Эти приводы устанавливаются непосредственно на вал ворот (исключением является только низкий тип монтажа). Они могут автоматизировать секционные ворота с большими габаритами – максимум 45 м2. Этот механизм также способен обеспечить высокую интенсивность эксплуатации ворот. Приводы можно ставить даже в помещениях с высоким показателем влажности и неотапливаемых зданиях.
Управление автоматизированными воротами происходит через радиоуправление или кнопочную панель.
Система управления и безопасности имеет такие комплектующие: светофоры, индукционные петли, оптосенсоры, фотоэлементы, множество пультов дистанционного управления и прочие механизмы. Это позволяет воротам безопасно функционировать в оптимальных пропускных режимах.
Чтобы автоматизировать ворота ПроПлюс с наклонным низким и низким способами установки, применяются электроприводы потолочного типа. В этом случае привод с приводной рейкой устанавливают прямо под потолком. Ворота при этом движутся при помощи цепи или ремня, расположенного в приводной рейке.
Сэндвич-панели ворот Алютех имеют толщину 45 мм, а при их производстве применяется стальная оцинкованная лента, толщина которой 0,4 мм. Она покрыта цинком 16 мкм. На лицевую сторону наносится покрытие из полиуретана, которое модифицировано частями полиамида (ПУР-ПА), толщина которых 20-25 мкм. У панели замкнутый контур – внутренний и лицевой листы скреплены снизу и сверху.
Существует несколько видов панелей для промышленных ворот типа ПроПлюс:
Сэндвич-панель, дополненная горизонтальным гофром. Она хорошо подходит любым облицовочным материалам, отлично подчёркивая стиль помещения. | |
Сэндвич-панель, дополненная рисунком микроволна. Она прекрасно скрывает мелкие повреждения, загрязнения и вмятины на лакокрасочном покрытии, на долгие годы сохраняя прекрасный внешний вид ворот. |

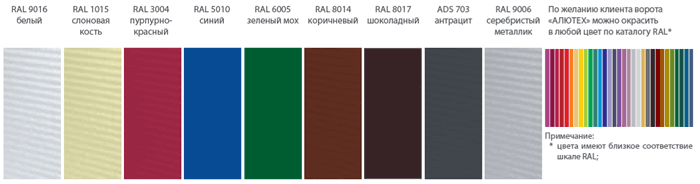

Ворота типа ПроПлюс можно покрасить в любой цвет, который соответствует шкале RAL. Таким образом можно получить идеальное цветовое соответствие с фасадом постройки.
