Промышленные секционные ворота AluTech

Ворота «Алютех» активно используются на промышленных и сельскохозяйственных объектах, в автосалонах, автомойках и СТО, пожарных частях и складах, сооружениях общественного назначения.

Цены на промышленные секционные ворота стандартной комплектации

Ширина

Высота

Тип монтажа

Тип полотна

Калитка

На все ворота Alutech скидка 20%

Рассчитать


  • Преимущества
  • Каталоги
  • Типы панелей и монтажа
  • Фото
  • Заказать

Многочисленные варианты конструкции промышленных ворот «Алютех» (10 видов) позволяют произвести монтаж в помещениях с любыми особенностями проема: низкой перемычкой, высокими потолками или наклонной крышей и т.д. Промышленные ворота «Алютех» могут устанавливаться в проемы шириной 7 м и высотой 6 м. Конструкция таких ворот дополнительно усилена, чтобы обеспечить надежность и безопасность эксплуатации.

Промышленные секционные ворота AluTech

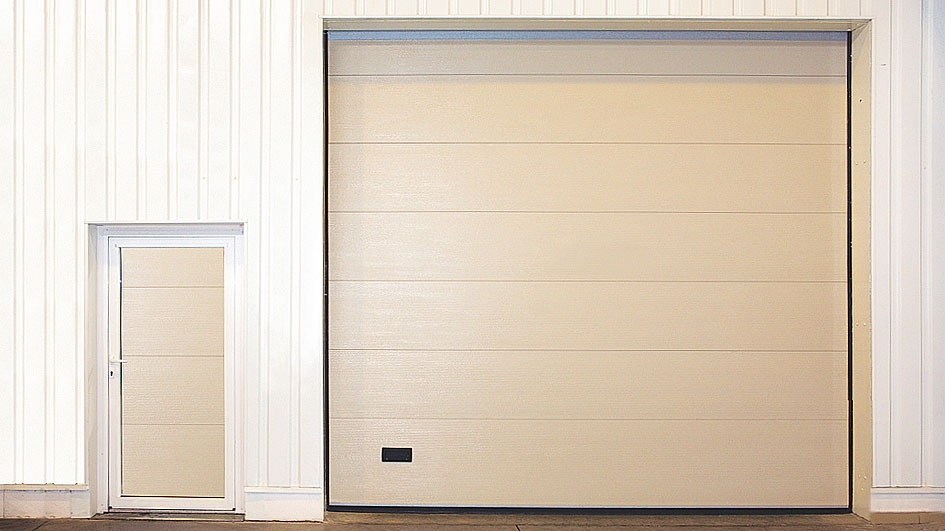

Промышленные ворота – это секционные ворота, конструкция которых предназначена для интенсивного использования. Их конструкция позволяет осуществлять до 100 тысяч циклов «подъема-опускания».

Вес секционных ворот скомпенсирован индивидуально подобранными торсионными пружинами, поэтому ворота можно открывать и закрывать вручную. Для подъема промышленных ворот «Алютех» требуется приложить усилие не более 260Н (≈26 кг), несмотря на то что вес полотна ворот может превышать 600 кг.

Для более комфортного и безопасного управления секционными воротами можно использовать системы автоматики.

Ворота соответствуют директивам Европейского союза в области безопасности продукции, что подтверждено протоколами испытаний. Наличие протоколов позволяет наносить на промышленные ворота «Алютех» маркировку СЕ.

Использование энергоэффективных панелей и уплотнение по всему периметру ворот обеспечивает комфортную температуру внутри производственного помещения.

Промышленные секционные ворота AluTech Промышленные секционные ворота AluTech

Прочность конструкции

Прочность и надежность секционных ворот зависит в первую очередь от конструкции основных элементов: сэндвич-панели, профилей и комплектующих.

Антикоррозийная стойкость

Применение в воротах материалов, стойких к коррозии, важно не только для помещений с повышенной влажностью, но и для прибрежных и промышленных районов. Воздух в таких районах имеет высокую влажность и насыщен аэрозолями морских солей.

Промышленные секционные ворота AluTech Промышленные секционные ворота AluTech

Безопасность эксплуатации

Промышленные ворота могут достигать размеров 7х6 м и иметь вес более 600 кг. Для таких ворот очень важна безопасная эксплуатация.

Особая форма сэндвич-панелей и шарниров исключает любую возможность попадания пальцев между панелями, а также между полотном ворот и вертикальной направляющей.

Высокая теплоизоляция

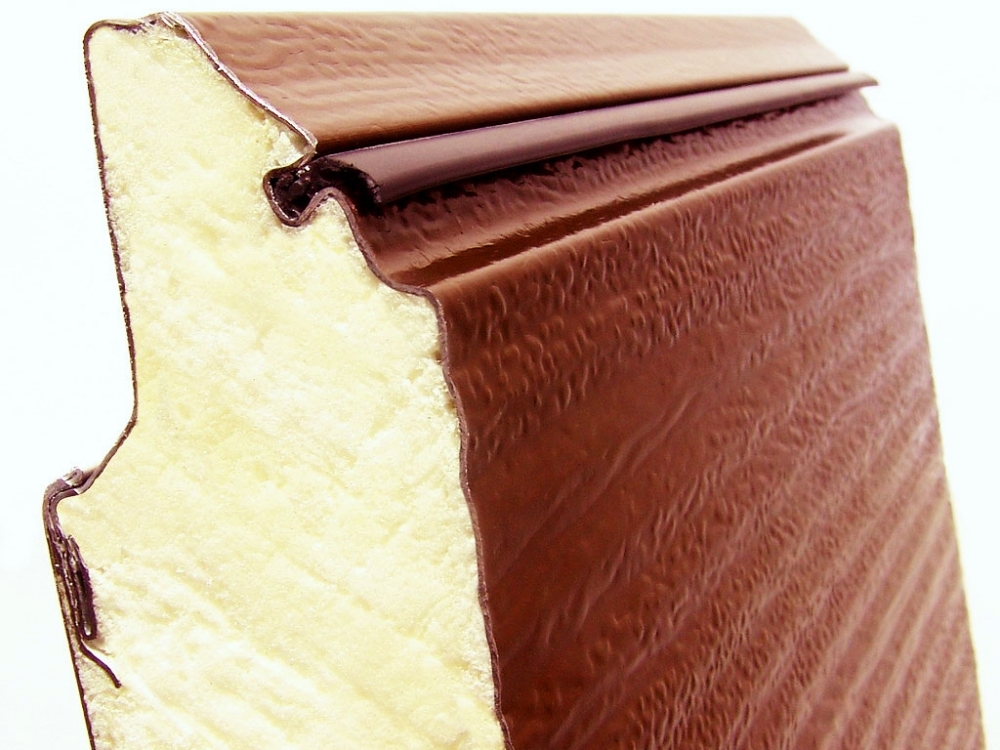

Сэндвич-панель толщиной 45 мм, заполненная вспененным полиуретаном, обладает высокими теплоизоляционными характеристиками. Толщина панели оказывает большое влияние на теплоизоляционные свойства панели: чем больше толщина панели, тем выше сопротивление теплопередаче.



Конструктивные особенности

Максимальный размер промышленных ворот составляет 7000х6000 мм.

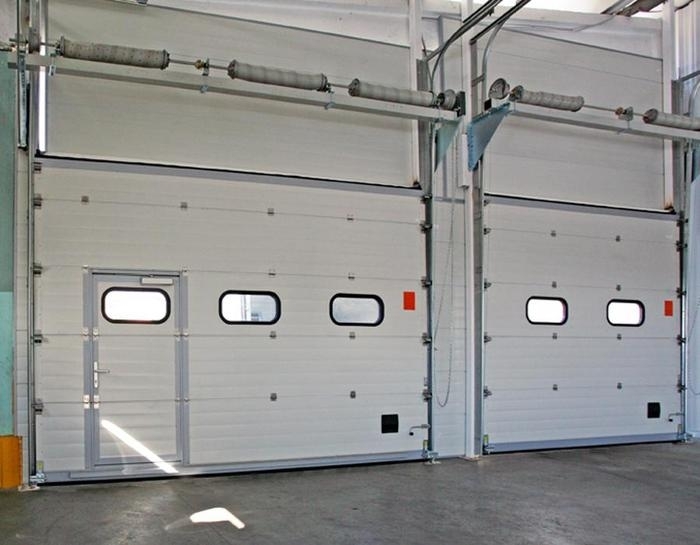

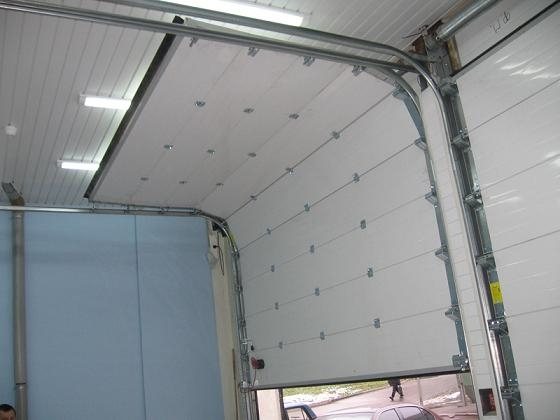

Компенсация веса полотна осуществляется при помощи торсионных пружин, расположенных над полотном ворот.

Промышленные секционные ворота AluTech Промышленные секционные ворота AluTechПромышленные секционные ворота AluTechПромышленные секционные ворота AluTechПромышленные секционные ворота AluTechПромышленные секционные ворота AluTechПромышленные секционные ворота AluTech

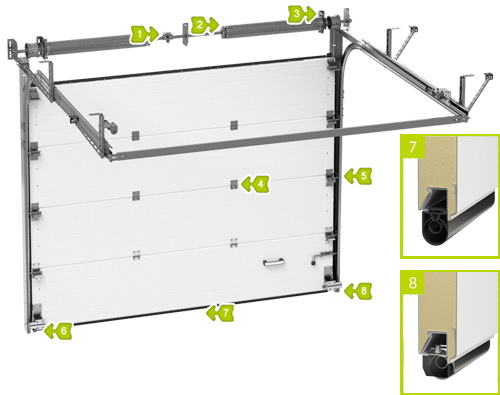

  1. В промышленных воротах «Алютех» применяется регулируемая соединительная муфта, которая позволяет при монтаже ворот проворачивать две части вала относительно друг друга. Это обеспечивает равномерное натяжение тросов.
  2. Торсионные пружины компенсируют вес полотна ворот и позволяют открывать и закрывать ворота вручную. В стандартном комплекте ворот ресурс пружин рассчитан на 25 000 циклов «подъема-опускания». При интенсивной эксплуатации возможно комплектование ворот пружинами с ресурсом 50 000, 75 000 и 100 000 циклов «подъема-опускания».
  3. Каждая торсионная пружина оснащена предохранительной храповой муфтой, которая блокирует вал в случае поломки пружины и не дает полотну упасть. Предохранительные храповые муфты входят в стандартный комплект промышленных ворот и поставляются без дополнительной наценки.
  4. В стандартный комплект автоматизированных ворот также входят микровыключатели, которые устанавливаются на храповые муфты и отключают электропривод в случае поломки пружины.

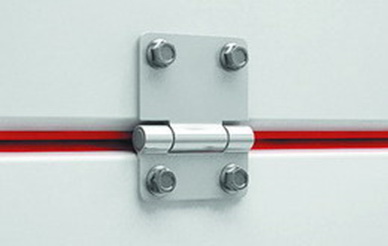

  5. Промежуточные петли особой формы «гнутый лист» обладают высокими прочностными характеристиками, обеспечивая надежное соединение сэндвич-панелей. Петли изготовлены из нержавеющей стали, благодаря чему устойчивы к коррозии.
  6. Регулируемые роликовые кронштейны обеспечивают надежную и удобную регулировку примыкания сэндвич-панелей к проему. Гарантируют лучшую теплоизоляцию ворот, а также защиту от попадания в помещение атмосферных осадков.
  7. Нижние кронштейны в случае обрыва или уменьшения натяжения троса блокируют полотно ворот и не дают ему упасть. Кронштейны входят в стандартный комплект промышленных ворот и поставляются без дополнительной надбавки к цене. В автоматизированных воротах на все кронштейны устанавливаются микродатчики, которые отключают электропривод в случае обрыва троса.
  8. По всему периметру секционные ворота оснащены резиновыми уплотнителями, которые обеспечивают герметизацию проема. Нижний уплотнитель благодаря своей форме позволяет скрывать мелкие неровности пола. Кроме того уплотнитель имеет специальную полость под установку оптических датчиков. Датчики отключают электропривод при соприкосновении нижней кромки ворот с препятствием.
  9. В нижний концевой профиль устанавливаются специальные упоры, которые защищают нижнюю уплотнительную вставку от деформации в процессе эксплуатации ворот, увеличивая тем самым срок ее службы и сохраняя герметичность ворот «Алютех». Кроме того, упоры обеспечивают точность установки панелей по уровню при монтаже ворот и обеспечивают сохранность оптических датчиков.




Типы монтажа промышленных ворот

Секционные ворота «Алютех» возможно установить практически на всех промышленных объектах с любыми особенностями проемов.

Существует 10 типов монтажа промышленных ворот:

Стандартный монтаж ворот – классический вариант установки (вал с пружинами расположен над полотном ворот, ворота открываются под прямым углом)

Стандартный монтаж

Промышленные секционные ворота AluTech

Для помещений с высокими потолками можно использовать вертикальные и высокие типы монтажасекционных ворот

Высокий монтаж с верхним расположением вала

Высокий монтаж с нижним расположением вала

Вертикальный монтаж с верхним расположением вала

Вертикальный монтаж с нижним расположением вала

Промышленные секционные ворота AluTech

Промышленные секционные ворота AluTech

Промышленные секционные ворота AluTech

Промышленные секционные ворота AluTech

Если крыша выполнена под углом, идеально подойдут ворота наклонных типов монтажа

Наклонный монтаж

Наклонный низкий монтаж

Наклонный высокий монтаж с верхним расположением вала

Наклонный высокий монтаж с нижним расположением вала

Промышленные секционные ворота AluTech

Промышленные секционные ворота AluTech

Промышленные секционные ворота AluTech

Промышленные секционные ворота AluTech

При невысокой перемычке подойдет низкий тип монтажа

Низкий монтаж

Промышленные секционные ворота AluTech





Типы панелей промышленных ворот

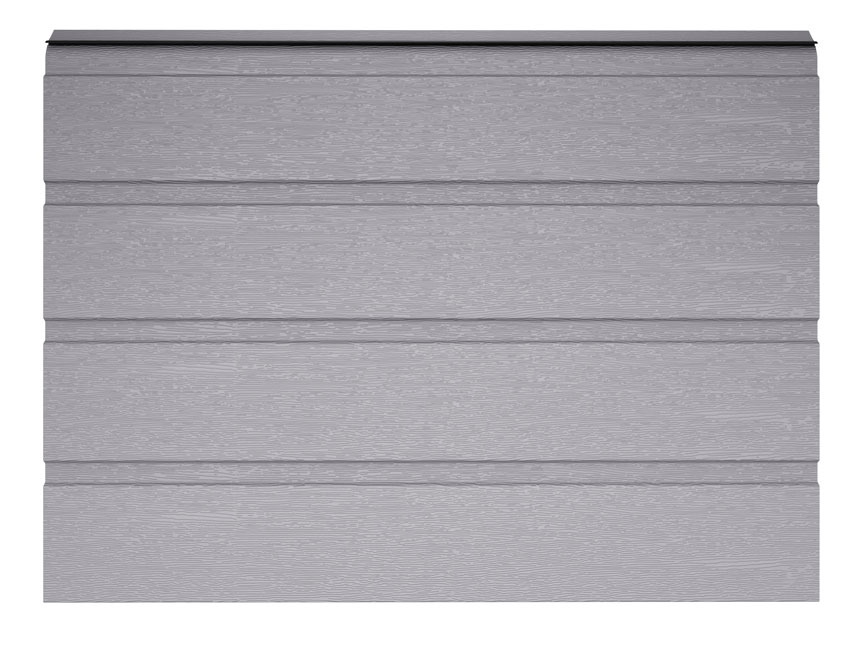

Сэндвич-панель с горизонтальным гофром  гармонирует с любыми облицовочными материалами и подчеркивает стилистическое решение всего здания.

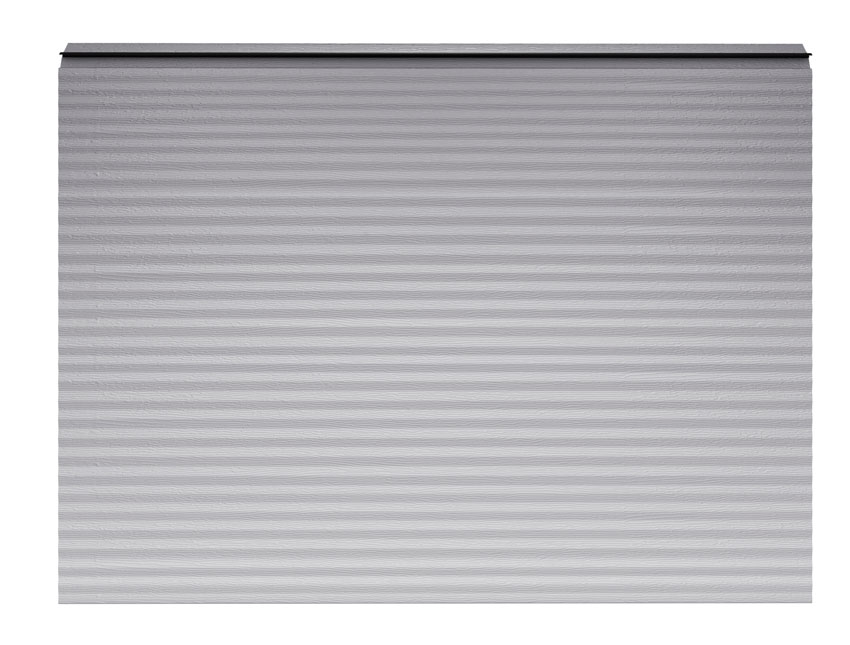

Cэндвич-панель с рисунком «микроволна» позволяет скрывать мелкие повреждения лакокрасочного покрытия, небольшие вмятины и загрязнения, сохраняя отличный вид ворот на долгие годы.

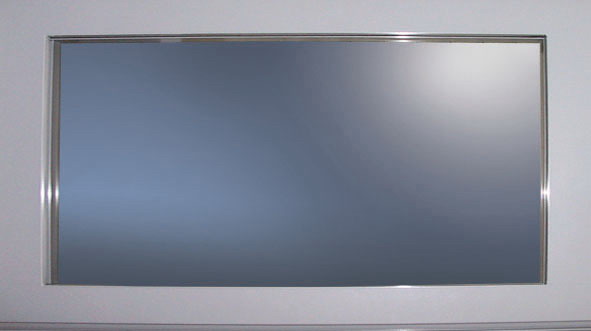

Применение панорамных панелей в конструкции ворот обеспечивает обзорность внутреннего интерьера помещений, их естественное освещение и является идеальным решением для автосалонов, станций технического обслуживания, пожарных частей, автомоек и других промышленных объектов.

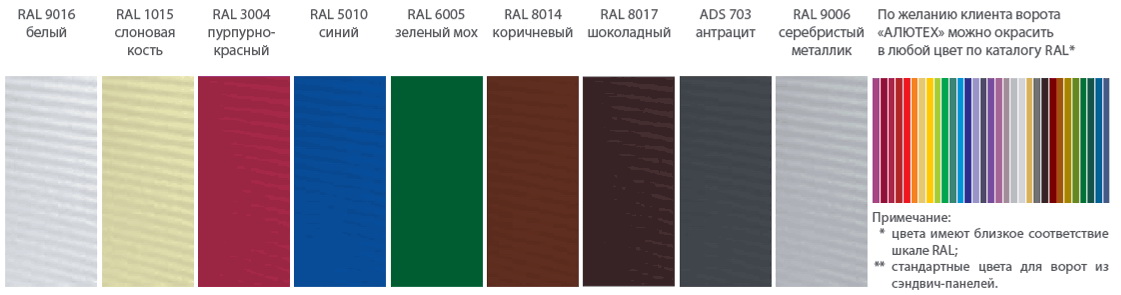

Возможность окраски ворот «Алютех» любой цвет, имеющий близкое соответствие шкале RAL позволяет добиться идеального цветового сочетания с фасадом здания.

9 цветов для стальных сэндвич-панелей по стандартной цене:

*
*
*
*
*
