Широкий ассортимент перегрузочного оборудования DооrHan, успевшего стать стандартом для оптимизации погрузочно-разгрузочных работ в производственно-складских помещениях, позволяет обеспечить любой промышленный объект всем необходимым, а также подобрать наиболее подходящий вариант для конкретного проекта.

  • Преимущества
  • Каталоги
  • Фото
  • Заказать

Компания DoorHan производит следующие типы складского оборудования (перегрузочной техники):

  • герметизаторы проема или докшелтеры (со складной рамой, с жесткой рамой, надувные герметизаторы);
  • уравнительные платформы или доклевеллеры (электрогидравлические с поворотной аппарелью, электрогидравлические с выдвижной телескопической аппарелью, механические);
  • перегрузочные тамбуры;
  • механические откидные мосты;
  • переносные мосты;
  • мобильные рампы;
  • подъемные столы;
  • выносные фермы.

Перегрузочное оборудование DооrHan

Преимущества

Перегрузочные системы DoorHan служат для оптимизации погрузочно-разгрузочных операций и представляют собой комплекс технических решений, позволяющих быстро и безопасно осуществлять грузооборот между транспортными средствами и складскими сооружениями. Перегрузочное оборудование также позволяет максимально использовать рабочее пространство складских терминалов и других помещений промышленных объектов, в которых оно установлено.

Перегрузочные системы DoorHan устанавливаются в тех местах, где требуется организация постов грузооборота, перемещения грузов между уровнями и этажами зданий и сооружений, а также там, где требуется сохранение микроклимата помещений во время перегрузочных работ:

  • на складах и в крупных торговых центрах;
  • на производственных объектах и выставочных комплексах;
  • в таможенных и логистических терминалах.

Все комплектующие перегрузочных систем DoorHan производятся на сертифицированном высокотехнологичном оборудовании мирового уровня из экологически чистых материалов, безвредных для здоровья и окружающей среды.

Широкий ассортимент перегрузочного оборудования DооrHan позволяет обеспечить любой промышленный объект всем необходимым, а также подобрать наиболее подходящий вариант для конкретного проекта. Кроме того, продукция может быть изготовлена на заказ с учетом индивидуальных требований.

Перегрузочное оборудование DооrHan

Соответствие стандартам

Производимое компанией DoorHan перегрузочное оборудование полностью соответствует всем предъявляемым к ним требованиям международных, национальных и региональных стандартов, а также техническим условиям, которые связаны со спецификой их эксплуатации.

Для полного соответствия продукции DoorHan всем предъявляемым к ней требованиям, компания DoorHan проводит последовательную работу по ее стандартизации и сертификации.

Энергоэффективность

Сохранение необходимого микроклимата в производственных и складских помещениях, особенно в местах проведения перегрузочных работ, а также энергосбережение – важные задачи для любого промышленного объекта.

Энергосбережение сегодня является одним из приоритетных направлений развития мировой экономики.

В 2009 году в России был принят федеральный закон N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности».

Энергосбережение в процессе эксплуатаций зданий и сооружений промышленного и складского назначения во многом зависит от энергетической эффективности используемых подвижных ограждающих конструкций и применяемого перегрузочного оборудования.

Компания DoorHan много лет работает над повышением энергоэффективности:

  • конструкции полотна ворот, закрывающих тепловой контур здания;
  • точек проведения перегрузочных работ (здание – транспорт);
  • электроприводов и электронных систем безопасности, применяемых для автоматизации перегрузочного оборудования.

Некоторые виды перегрузочного оборудования DoorHan на десятки процентов превосходят по энергоэффективным показателям и герметизирующим свойствам существующие аналоги, предлагаемые на рынке.

Перегрузочное оборудование DооrHan

Безопасность

При разработке конструкций перегрузочных систем DoorHan учитывались самые жесткие требования, предъявляемые к безопасности их эксплуатации, что обеспечивает защиту персонала от производственных травм и груза от повреждений при проведении перегрузочных работ.

Безопасность использования складского оборудования DoorHan достигается благодаря применению нескольких уровней защиты:

  • конструктивных элементов и материалов, снижающих риски травматизма;
  • механических устройств безопасности;
  • электронных систем безопасности.

Все используемые в производстве перегрузочных систем DoorHan комплектующие изготавливаются из экологически чистых материалов, безвредных для здоровья людей и окружающей среды.

Перегрузочное оборудование DооrHan

Надежность

Высокая надежность выпускаемых DoorHan перегрузочных систем обеспечивается благодаря:

  • передовым технологиям и конструкторско-техническим решениям;
  • большому запасу прочности конструкций;
  • используемым современным высококачественным материалам и покрытиям, стойким к воздействиям негативных факторов окружающей среды;
  • высокому качеству изготовления на современном производственном оборудовании;
  • профессионализму монтажных организаций.

Все перегрузочные системы DoorHan рассчитаны на высокую интенсивность использования, повышенные нагрузки, а также большой срок службы.

Складское оборудование DoorHan разработано с учетом предполагаемых климатических условий эксплуатации, благодаря чему оно надежно и без сбоев работает при любой погоде.

Перегрузочное оборудование DооrHan

Дизайн

Конструктивные элементы перегрузочного оборудования изготавливаются в соответствии с внутрикорпоративными стандартами в едином цветовом и стилевом решении, что обеспечивает их гармоничное сочетание при совместной установке на одном объекте.

Для окраски алюминиевых профилей и стальных элементов перегрузочного оборудования используются высококачественные материалы и современная технология нанесения покрытия (цвет выбирается по RAL-карте). Окраска материалов осуществляется в соответствии с требованиями Henkel, что подтверждено заключением лаборатории Henkel в Германии.

Многообразие технических и дизайнерских решений позволяет подобрать подходящий вариант для зданий с любыми архитектурными особенностями.

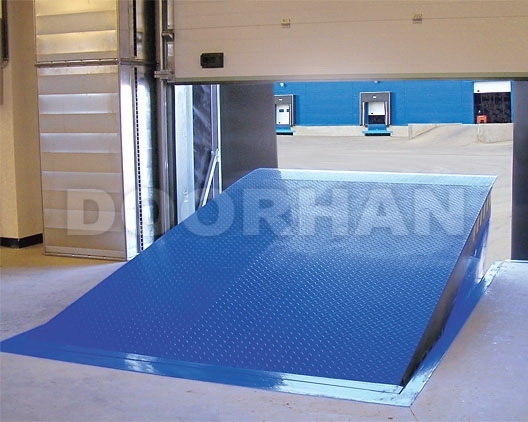

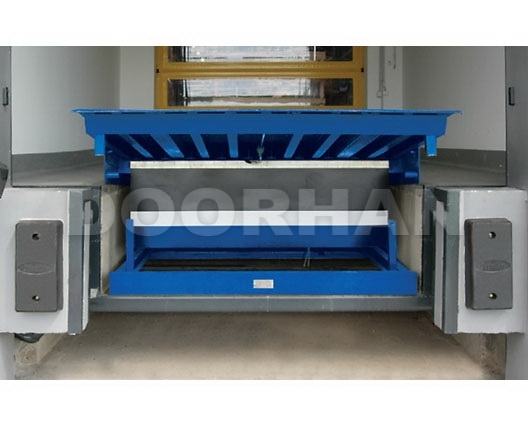

Уравнительные платформы

Уравнительные платформы DoorHan предназначены для соединения пола склада с кузовом грузовой автомашины для обеспечения быстрого и беспрепятственного доступа автопогрузчика при погрузочно-разгрузочных работах. Они могут использоваться с автомобилями, оборудованными встроенными лифтами.

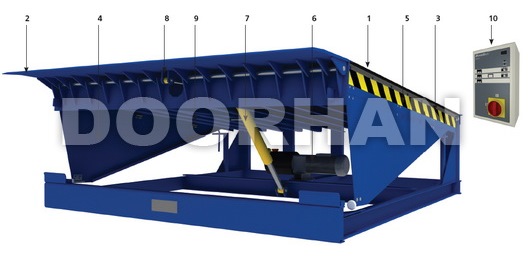

Электрогидравлические платформы с поворотной аппарелью

Электрогидравлические уравнительные платформы с поворотной аппарелью серий DLHH и DLHHL являются наиболее оптимальным устройством, позволяющим организовать перегрузочное место и обеспечить быструю погрузку и разгрузку.

  1. Крышка платформы
  2. Аппарель
  3. Ферма
  4. Боковые шторки безопасности
  5. Сигнальные черно-желтые полосы
  6. Гидравлический насос
  7. Подьемный цилиндр
  8. Цилиндр аппарели
  9. Подпорка ремонтная
  10. Блок управления
Перегрузочное оборудование DооrHan



Электрогидравлические платформы с выдвижной аппарелью

Электрогидравлические уравнительные платформы с выдвижной телескопической аппарелью серий DLHT, DS и DSI являются наиболее эффективным устройством, предназначенным для доступа погрузочной техники из склада в кузов грузовой машины при погрузочно-разгрузочных работах.

  1. Крышка платформы
  2. Аппарель
  3. Ферма
  4. Сигнальная черно-желтая полоса
  5. Гидравлический насос
  6. Подъемный цилиндр
  7. Цилиндр аппарели
  8. Шпингалет ремонтный
  9. ПВХ-шторка фронтальная
  10. Блок управления
Перегрузочное оборудование DооrHan



Механические платформы серии MODL

Механические уравнительные платформы серии MODL не требуют подведения электропитания, могут использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу.

  1. Крышка платформы
  2. Аппарель
  3. Ферма
  4. Сигнальная черно-желтая полоса
  5. Механизмы балансировки платформы
  6. Механизмы открытия аппарели
  7. Механизмы демпфирования аппарели
  8. Боковые шторки безопасности
  9. Цепной электропривод управления аппарели
  10. Ручки подъема платформы
Перегрузочное оборудование DооrHan



Механические платформы «Минидок» серии MDLM

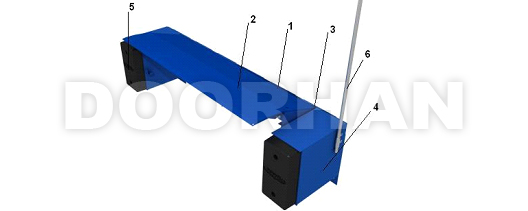

Механическая уравнительная платформа «Минидок» серии MDLM не требует подведения электропитания, может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. По сравнению с механическими платформами других серий значительно меньше весит (370 кг), при этом выдерживает динамическую нагрузку в 6000 кг и статическую – в 9000 кг.

  1. Крышка платформы
  2. Аппарель
  3. Ферма
  4. Тумба
  5. Бампер резиновый
  6. Рычаг
Перегрузочное оборудование DооrHan



Мосты

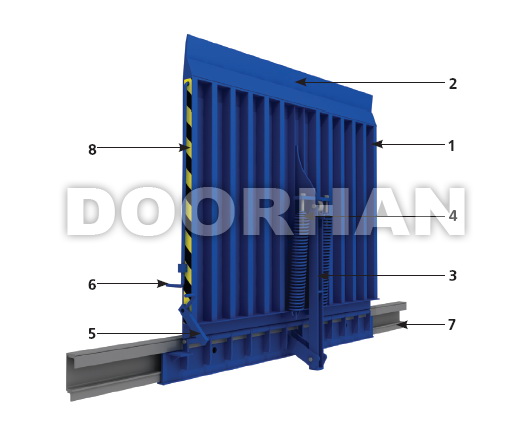

Механические откидные мосты

Механические откидные мосты DoorHan серии FT служат для организации погрузочно-разгрузочных мест, устанавливаются на пандус или открытую рампу, компенсируя разницу в высоте между грузовиком и полом склада до 360 мм, в зависимости от модели. Предназначены для взаимодействия с автомобилями, имеющими примерно одинаковую высоту.

Мост откидной скользящий

  1. Крышка моста
  2. Аппарель
  3. Механизм пружинной балансировки моста
  4. Пружина
  5. Замок, блокирующий мост в вертикальном положении
  6. Ручка управления мостом
  7. Рельс направляющий (стандартная длина рельса L=3000 мм; заказывается отдельно)
  8. Полоса сигнальная черно-желтая
Перегрузочное оборудование DооrHan

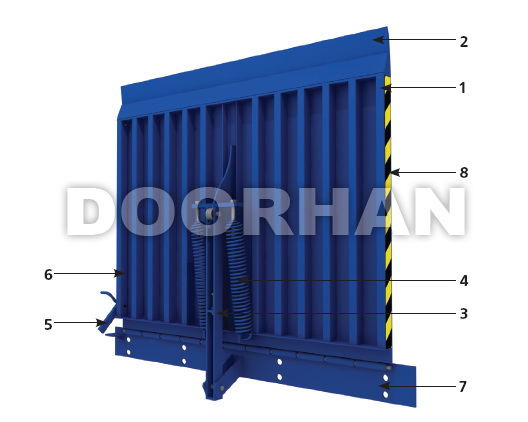

Мост откидной стационарный

  1. Крышка моста
  2. Аппарель
  3. Механизм пружинной балансировки моста
  4. Пружина
  5. Замок, блокирующий мост в вертикальном положении
  6. Ручка
  7. Пластина установочная
  8. Полоса сигнальная черно-желтая
Перегрузочное оборудование DооrHan

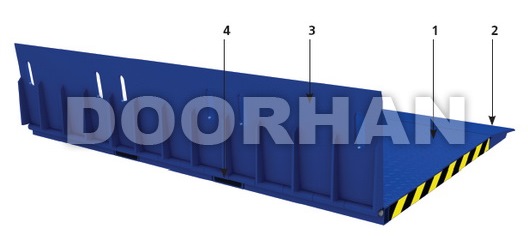

Переносные мосты

Переносные мосты DoorHan серии МТ используются для организации погрузочно-разгрузочных работ, в том случае, когда поток продукции не слишком велик и нет необходимости устанавливать стационарный док. Предназначены для использования с автомобилями, имеющими примерно одинаковую высоту, которая должна быть больше уровня рампы.

  1. Мост
  2. Аппарель неподвижная
  3. Аппарель поворотная
  4. Направляющие для вил погрузчика
Перегрузочное оборудование DооrHan



Мобильные рампы

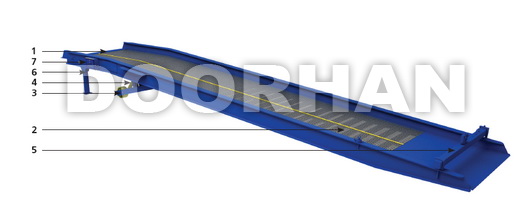

Мобильные рампы DoorHan серии RMH предназначены для доступа автопогрузчика с поверхности земли в кузов автомобиля там, где нет возможности организовать разгрузку при помощи уравнительных платформ или, например, откидных мостов (отсутствует пандус). Не требуют специальной подготовки для запуска, позволяют проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы.

  1. Аппарель
  2. Настил решетчатый
  3. Маятник
  4. Подъемный цилиндр
  5. Механизм транспортировки
  6. Опора транспортировочная (для первичной транспортировки рампы с завода-изготовителя к месту работы)
  7. Блок управления (для мобильных рамп с гидравлическим электроприводом)
Перегрузочное оборудование DооrHan

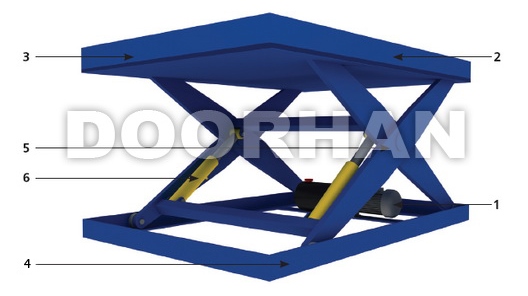

Подъемные столы

Подъемные столы представляют собой фиксированное подъемное устройство, предназначенное для вертикального перемещения предметов при организации грузового сообщения между разными уровнями производственных или складских помещений. Также могут использоваться для подъема-опускания автомобилей в паркингах, на производственных линиях, для подачи материалов на уровень подающих устройств.

  1. Гидравлическая станция
  2. Верхняя крышка
  3. Рамка безопасности
  4. Нижняя рама
  5. Пара крестообразных рычагов
  6. Гидравлический цилиндр
Перегрузочное оборудование DооrHan

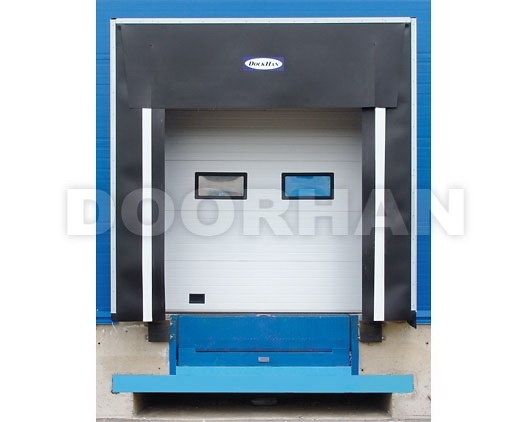

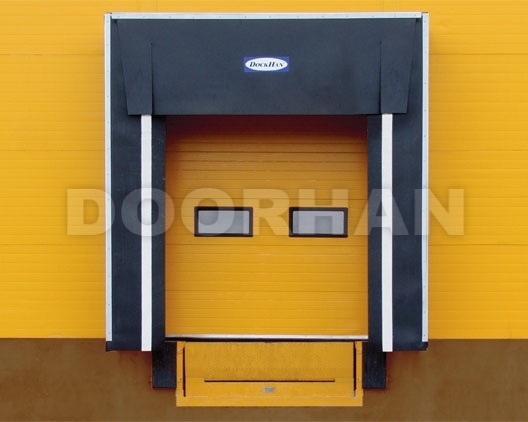

Герметизаторы проема

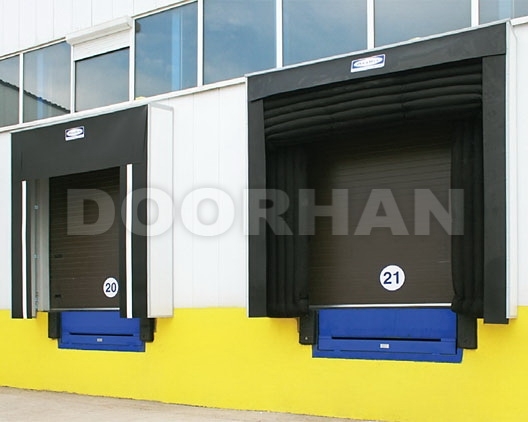

Герметизаторы проема DoorHan предназначены для обеспечения герметизации пространства между погрузочным доком и кузовом автомобиля для быстрой и безопасной перегрузки предметов. Благодаря тому, что при погрузочно-разгрузочных работах кузов автомобиля частично въезжает внутрь герметизатора, перегрузку предметов можно осуществлять в любых метеоусловиях, сохраняя микроклимат складских помещений и защищая их от сквозняков.

Герметизаторы со складной рамой

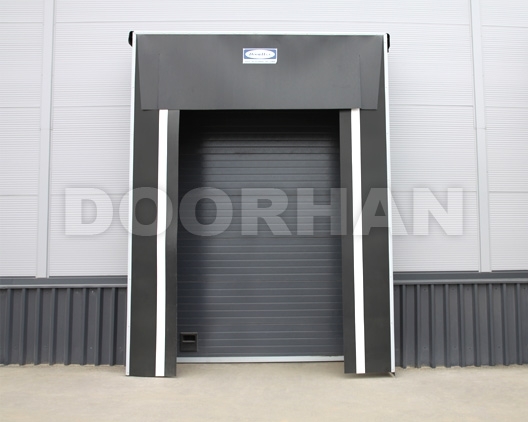

Герметизатор проема со складной алюминиевой рамой серии D.SH-RT является классическим вариантом для установки в местах со средней интенсивностью грузопотока. Материал ПВХ, из которого изготовлены фронтальные листы, обладает эластичностью, износостойкостью и имеет высокое сопротивление на разрыв. При проведении погрузочно-разгрузочных работ, верхний и боковые вертикальные листы герметизатора облегают кузов, обеспечивая необходимую герметичность. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря раскосам, а после окончания работ автоматически возвращается в исходное положение.

  1. Верхний фронтальный лист
  2. Боковой фронтальный лист
  3. Раскос
  4. Пружина
  5. Чулок боковой
  6. Чулок верхний
  7. Белая световозвращающая
  8. Жгут резиновый
Перегрузочное оборудование DооrHan

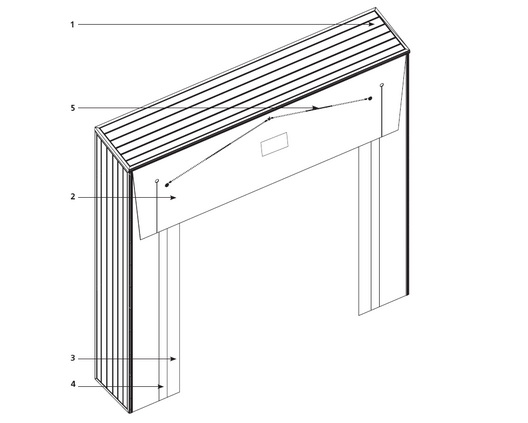

Герметизаторы с жесткой рамой

Герметизаторы проема с жесткой рамой серии D.SH-RD функционально рассчитаны на большой грузопоток, что проявляется в их конструкции. Рама изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Фронтальная прижимная планка выполнена из алюминиевого профиля, окрашенного порошковым способом. Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв. При проведении погрузочно-разгрузочных работ кузов грузового автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметичность между кузовом автомобиля и здания склада. При использовании этого вида герметизаторов на площадку перед доком необходима установка направляющих для колес или металлических отбойников. Установка производится накладным способом.

  1. Корпус герметизатора (2 стены + крыша)
  2. Верхний фронтальный лист
  3. Боковой фронтальный лист
  4. Белая световозвращающая полоса
  5. Жгут резиновый
Перегрузочное оборудование DооrHan

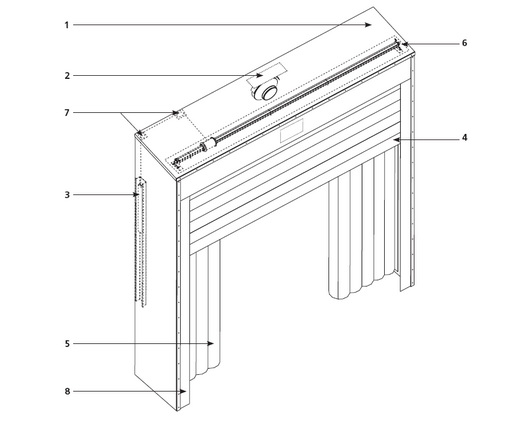

Надувные герметизаторы

Надувные герметизаторы серии DSHINF устанавливаются в тех местах, где требуется максимально эффективная герметизация и температурная стабилизация помещений (например, на отгрузочных доках морозильных складов). При погрузочно-разгрузочных работах автомобиль не прижимается к герметизатору, как при использовании аналогов занавесочного типа. Надувные подушки герметизатора обжимают кузов автомобиля со всех сторон, обеспечивая наилучшее уплотнение.

  1. Корпус герметизатора (две стены и крыша)
  2. Вентилятор
  3. Противовес
  4. Верхняя подушка
  5. Боковая подушка
  6. Вал системы противовеса
  7. Блоки системы противовеса
  8. Шторка декоративная
Перегрузочное оборудование DооrHan

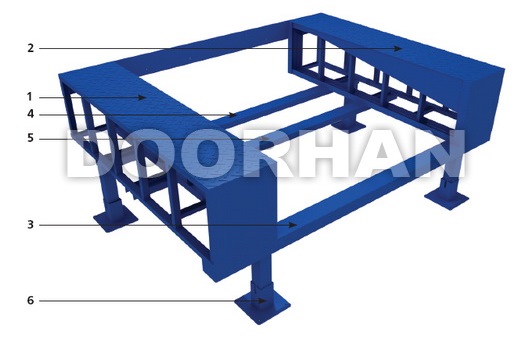

Выносные фермы

Выносные фермы DoorHan серии FP (90/60/45), предназначенные для установки уравнительных платформ, используются в тех случаях, когда необходимо максимально задействовать складские площади. Устанавливаются на открытых рампах или напротив проемов ворот, например, в местах, где невозможно выполнить приямок в полу склада для уравнительной платформы.

  1. Тумба левая
  2. Тумба правая
  3. Передняя опорная балка
  4. Задняя опорная балка
  5. Промежуточные опорные балки
  6. Опора
Перегрузочное оборудование DооrHan

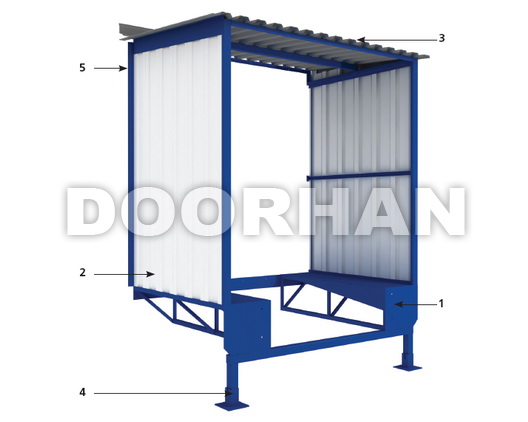

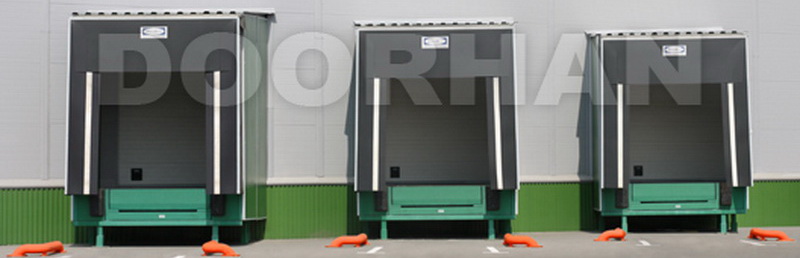

Перегрузочные тамбуры

Перегрузочные тамбуры DoorHan представляют собой комплексную конструкцию, предназначенную для установки уравнительной платформы и герметизатора (в комплект поставки тамбура не входят и заказываются отдельно). Благодаря тому, что перегрузочные тамбуры вынесены за пределы здания, их использование позволяет сохранять микроклимат и экономить пространство складских помещений, а также защищать груз от климатических факторов.

Перегрузочные тамбуры стандартной серии

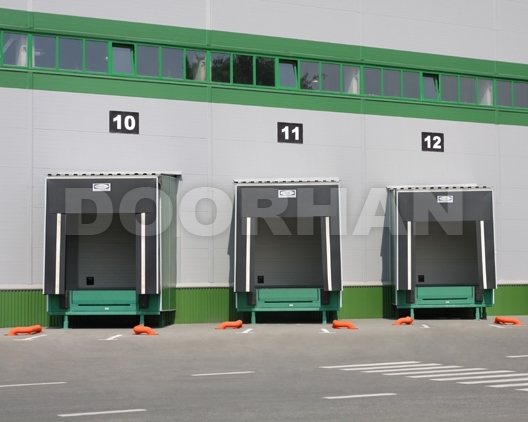

Перегрузочные тамбуры стандартных серий D.HOUS.S (45/60/90) и D.HOUS.R (45/60/90), благодаря своей конструкции могут использоваться со всеми видами герметизаторов и уравнительных платформ, как с поворотной, так и выдвижной аппарелью. Боковые стены тамбура серии D.HOUS.S выполняются из сэндвич-панелей, тамбура D.HOUS.R – из профлиста С20/21.

  1. Ферма
  2. Стена
  3. Крыша
  4. Опоры
  5. Доборные элементы (опционально)
Перегрузочное оборудование DооrHan



Перегрузочные тамбуры легкой серии

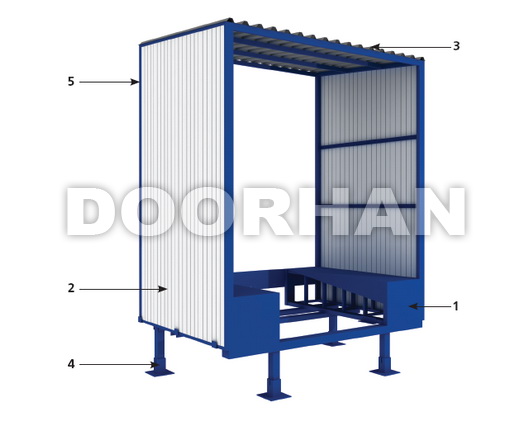

Перегрузочные тамбуры легкой серии DHOUS 92/93/94 (45/60/90) отличаются более легкой и технологичной конструкцией. Они выпускаются для уравнительных платформ с поворотной аппарелью шириной 1800, 2000 мм и длиной 2000, 2500 мм. Допустимые размеры герметизатора – 3400х3400 мм, бамперов – 500х250х100 мм.

  1. Ферма
  2. Стена
  3. Крыша
  4. Опоры
  5. Доборные элементы
