Подвесные ворота

Мы изготавливаем подвесные откатные ворота, предназначенные для закрытия проемов в производственных помещениях. Такие ворота представляют собой полотно, подвешенное с помощью роликовых кареток к рельсу, укрепленному над проемом. С помощью наших подвесных откатных ворот можно перекрыть проем шириной до 5 м, высотой - до 4 м.

  • Преимущества
  • Заказать

Ворота изготавливаются из комплектующих для секционных ворот с применением рельса и роликовых кареток российского производства. Полотно ворот изготавливается из сэндвич-панелей. В полотно врезаются окна, аналогичные устанавливаемым в секционные ворота.

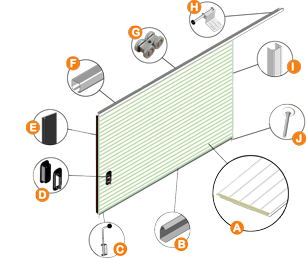

Конструкция подвесных ворот

A - СЭНДВИЧ-ПАНЕЛЬ

Полотно ворот представляет собой щит, собранный из установленных одна на другую сэндвич-панелей. Щит ворот можно собрать из любых панелей, указанных в каталоге.

B - НАПРАВЛЯЮЩАЯ

Изготовлена из оцинкованной стали. Предназначена для ограничения щита ворот от боковых качаний.

C - ЩЕКОЛДА

Предназначена для фиксации щита ворот в закрытом состоянии. Вместо щеколды может использоваться замок.

D - РУЧКА

Предназначена для удобства открывания/закрывания ворот.

E - УПЛОТНИТЕЛЬ

Предназначен для перекрывания щели между щитом ворот и проемом в закрытом состоянии ворот.

F - РЕЛЬС

Профилированный стальной рельс, внутри которого вдоль перемещаются роликовые каретки.

G - КАРЕТКА

Двух видов: крайняя и центральная. К каретке крепится щит ворот.

H - АМОРТИЗАТОР

В зависимости от массы щита ворот устанавливается либо резиновый отбойник, либо пружинный амортизатор.

I - ПРОФИЛЬ AL

Алюминиевый профиль, обрамляющий щит ворот. Внутрь профиля вставляются усиливающие вставки.

J - РОЛИК

Ограничивающий ролик. Устанавливается в пол и служит для ограничения щита ворот от боковых качаний.

Привод может оставаться неподвижным и перемещать ворота приводя в движение цепь

Либо привод может перемещаться вместе с воротами вдоль неподвижной цепи



*
*
*
*
*
